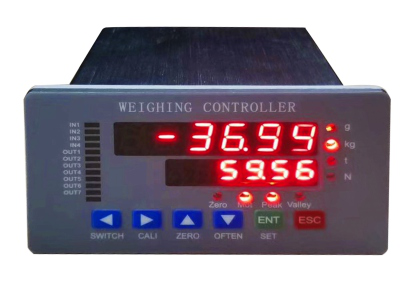

ECA-CTB9
ECA-CTB9 gehört zu Steuerungs- und Zubehörserie im Katalog Steuerungen und Zubehör.
ECA-CTB9 · Steuerungen und Zubehör
Ein Steuerungsbauteil nach seiner Aufgabe und den auszutauschenden Signalen wählen. Versorgung, Ein- und Ausgänge sowie genaue Modellendung bestimmen.
ECA-CTB9 vergleichen
Bei ECA-CTB9 die Angaben A/D-Leistung, Zusätzliche Funktionen, Analoger Signalausgang nach dargestellter Parametergruppe und Variante lesen. Verdrahtung und Schnittstellen dieser Variante prüfen. Eine gemeinsame Serienseite belegt weder Austauschbarkeit noch Kompatibilität.
Parameter und Geltungsbereiche
| A/D-Leistung Aktuelles technisches Modell · Technical parameters:; Source row: A/D performance | 24 bit, Delta Sigma method |
|---|---|
| Zusätzliche Funktionen Aktuelles technisches Modell · Technical parameters:; Source row: Additional features | Can add TEDS function |
| Analoger Signalausgang Aktuelles technisches Modell · Technical parameters:; Source row: Analog signal output | 4-20mA; 0-5V; 0-10V; Resolution of 1/3000 (optional) |
| Eigenschaften Aktuelles technisches Modell · Technical parameters:; Source row: Characteristics | Zero point tracking, creep tracking, and adjustable analog quantities |
| Kommunikationsschnittstelle Aktuelles technisches Modell · Technical parameters:; Source row: Communication interface | Rs232 and Rs485 are supported simultaneously; Modbus RTU protocol and free protocol |
| Anzeigegenauigkeit Aktuelles technisches Modell · Technical parameters:; Source row: Display accuracy | 1/100000. |
| Ausgang der Erregerspannung Aktuelles technisches Modell · Technical parameters:; Source row: Excitation voltage output | 5V/DC, 100mA (up to 6 sensors with 350 Ω) V/DC |
| Verstärkungsdrift Aktuelles technisches Modell · Technical parameters:; Source row: Gain drift | ±5PPM/℃ |
| Eingangsempfindlichkeit Aktuelles technisches Modell · Technical parameters:; Source row: Input sensitivity | 0.4~6mv/v mv/v |
| Maximale Abtastfrequenz Aktuelles technisches Modell · Technical parameters:; Source row: Maximum sampling frequency | Up to 4800Hz Hz |
| Dimensionslos Aktuelles technisches Modell · Technical parameters:; Source row: Nondimensional | 0.01% F.S. % |
| Optionales Modell Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Optional model | Standard configuration |
| Optionales Modell Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Optional model | A1 |
| Optionales Modell Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Optional model | C1 |
| Optionales Modell Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Optional model | C2 |
| Optionales Modell Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Optional model | TS |
| Relative temperature Aktuelles technisches Modell · Technical parameters:; Source row: Relative temperature | Temperature: 35 ℃~85% relative humidity Storage: 35-85% relative humidity ℃ |
| Bemerkungen und Beschreibung Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Remarks Description | Two relay outputs. 4-point input, 5-point transistor output |
| Bemerkungen und Beschreibung Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Remarks Description | Increase analog signal output |
| Bemerkungen und Beschreibung Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Remarks Description | Increase RS485 output |
| Bemerkungen und Beschreibung Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Remarks Description | Increase RS232 output |
| Bemerkungen und Beschreibung Aktuelles technisches Modell · Selection guide:; Source row: CTB9; Source column: Remarks Description | Added TES calibration free function (sensors must have this function) |
| Abtast- und Ausgaberate Aktuelles technisches Modell · Technical parameters:; Source row: Sampling and output rate | 10. 40, 80, 120, 400, 600, 12001600, 4800 times/sec times/sec |
| Lagertemperatur Aktuelles technisches Modell · Technical parameters:; Source row: Storage temperature | -25℃~+65℃ ℃ |
| Spannungsfestigkeit Aktuelles technisches Modell · Technical parameters:; Source row: Voltage withstand | At 2000V AC50/60Hz for 1 minute V |
| Betriebstemperatur Aktuelles technisches Modell · Technical parameters:; Source row: Working temperature | -30℃~+60℃ ℃ |
| Betriebsspannung Aktuelles technisches Modell · Technical parameters:; Source row: Working voltage | 12~30V/DC V/DC |
| Nullpunktdrift Aktuelles technisches Modell · Technical parameters:; Source row: Zero drift | <0.02μV/℃ |
Technische Parameter
| Working voltage | 12~30V/DC V/DC | |||||
|---|---|---|---|---|---|---|
| Input sensitivity | 0.4~6mv/v mv/v | |||||
| Excitation voltage output | 5V/DC, 100mA (up to 6 sensors with 350 Ω) V/DC | |||||
| Maximum sampling frequency | Up to 4800Hz Hz | |||||
| Zero drift | <0.02μV/℃ | |||||
| Gain drift | ±5PPM/℃ | |||||
| Nondimensional | 0.01% F.S. % | |||||
| Communication interface | Rs232 and Rs485 are supported simultaneously; Modbus RTU protocol and free protocol | |||||
| Display accuracy | 1/100000. | |||||
| Analog signal output | 4-20mA; 0-5V; 0-10V; Resolution of 1/3000 (optional) | |||||
| A/D performance | 24 bit, Delta Sigma method | |||||
| Sampling and output rate | 10. 40, 80, 120, 400, 600, 12001600, 4800 times/sec | |||||
| Storage temperature | -25℃~+65℃ ℃ | |||||
| Working temperature | -30℃~+60℃ ℃ | |||||
| Relative temperature | Temperature: 35 ℃~85% relative humidity Storage: 35-85% relative humidity ℃ | |||||
| Voltage withstand | At 2000V AC50/60Hz for 1 minute V | |||||
| Additional features | Can add TEDS function | |||||
| Characteristics | Zero point tracking, creep tracking, and adjustable analog quantities | |||||
Auswahltabelle aus der Quelle
| Messgerätemodell | Optionales Modell | Bemerkungen und Beschreibung | |||||
|---|---|---|---|---|---|---|---|
| CTB9 | Standard configuration | Two relay outputs. 4-point input, 5-point transistor output | |||||
| A1 | Increase analog signal output | ||||||
| C1 | Increase RS485 output | ||||||
| C2 | Increase RS232 output | ||||||
| TS | Added TES calibration free function (sensors must have this function) | ||||||
