Controlli e accessori · Serie di controlli e accessori

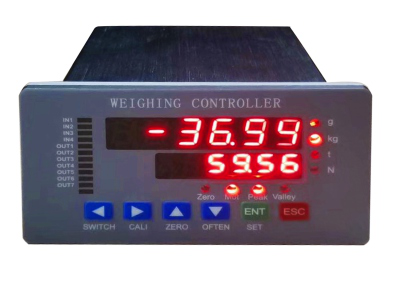

ECA-CTB9S
ECA-CTB9S appartiene a Serie di controlli e accessori nel catalogo Controlli e accessori.
ECA-CTB9S · Controlli e accessori
Scegliere per funzione e segnali scambiati. Definire alimentazione, ingressi, uscite e suffisso esatto del modello.
Confronta ECA-CTB9S
Per ECA-CTB9S, leggi Frequenza di conversione A/D, Risoluzione A/D, Dimensioni complessive secondo il gruppo e la variante mostrati. Verificare cablaggio e interfacce della variante. Una serie comune non prova intercambiabilità o compatibilità.
Parametri e ambiti di applicazione
| Frequenza di conversione A/D Modello tecnico attuale · Technical parameters:; Source row: A/D conversion rate | 6.25/12.5/25/50/100/200/400/800 1600/3200/s |
|---|---|
| Risoluzione A/D Modello tecnico attuale · Technical parameters:; Source row: A/D resolution | Up to 4800Hz Hz |
| Dimensioni complessive Modello tecnico attuale · Technical parameters:; Source row: Appearance dimensions | 96*71*48cm cm |
| Caratteristiche Modello tecnico attuale · Technical parameters:; Source row: Characteristics | 6-digit dual row red digital display |
| Protocollo di comunicazione Modello tecnico attuale · Technical parameters:; Source row: Communication protocol | Modbus RTU/ASCII/FREE (Free Agreement) |
| Precisione di visualizzazione Modello tecnico attuale · Technical parameters:; Source row: Display accuracy | 1/30000. |
| Capacità di azionamento Modello tecnico attuale · Technical parameters:; Source row: Driving ability | Six 359 Ω sensors |
| Uscita della tensione di eccitazione Modello tecnico attuale · Technical parameters:; Source row: Excitation voltage output | 5V/DC, 100mA (up to 6 sensors with 350 Ω) V/DC |
| Sensibilità di ingresso Modello tecnico attuale · Technical parameters:; Source row: Input sensitivity | 0.1~6mv/v mv/v |
| Modello opzionale Modello tecnico attuale · Selection guide:; Source row: CTB9S; Source column: Optional model | Standard configuration |
| Modello opzionale Modello tecnico attuale · Selection guide:; Source row: CTB9S; Source column: Optional model | A1 |
| Modello opzionale Modello tecnico attuale · Selection guide:; Source row: CTB9S; Source column: Optional model | TS |
| Porta di uscita Modello tecnico attuale · Technical parameters:; Source row: Output port | Rs232 and Rs485 are supported simultaneously; Can add analog output with a resolution of 1/60000 |
| Note e descrizione Modello tecnico attuale · Selection guide:; Source row: CTB9S; Source column: Remarks Description | 7 transistor outputs, 4 input Rs485 |
| Note e descrizione Modello tecnico attuale · Selection guide:; Source row: CTB9S; Source column: Remarks Description | Increase analog signal output |
| Note e descrizione Modello tecnico attuale · Selection guide:; Source row: CTB9S; Source column: Remarks Description | Add TES calibration free function |
| Segnale di commutazione Modello tecnico attuale · Technical parameters:; Source row: Switching quantity | 7-point transistor output (maximum 1A, 4-point input) A |
| Velocità di trasmissione Modello tecnico attuale · Technical parameters:; Source row: Transmission speed | 1200/2400/4800/9600/19200/38400 57600/115200 |
| Temperatura di esercizio Modello tecnico attuale · Technical parameters:; Source row: Working temperature | -30℃~+60℃ -30℃~+60℃ ℃ |
| Tensione di esercizio Modello tecnico attuale · Technical parameters:; Source row: Working voltage | 12~30V/DC V/DC |
| Deriva dello zero Modello tecnico attuale · Technical parameters:; Source row: Zero drift | 24bi（ t binary）24位 |
Parametri tecnici
| Working voltage | 12~30V/DC V/DC | |||
|---|---|---|---|---|
| Input sensitivity | 0.1~6mv/v mv/v | |||
| Excitation voltage output | 5V/DC, 100mA (up to 6 sensors with 350 Ω) V/DC | |||
| A/D resolution | Up to 4800Hz Hz | |||
| Zero drift | 24bi（ t binary）24位 | |||
| Output port | Rs232 and Rs485 are supported simultaneously; Can add analog output with a resolution of 1/60000 | |||
| Communication protocol | Modbus RTU/ASCII/FREE (Free Agreement) | |||
| Transmission speed | 1200/2400/4800/9600/19200/38400 57600/115200 | |||
| Driving ability | Six 359 Ω sensors | |||
| Appearance dimensions | 96*71*48cm cm | |||
| Working temperature | -30℃~+60℃ -30℃~+60℃ ℃ | |||
| A/D conversion rate | 6.25/12.5/25/50/100/200/400/800 1600/3200/s | |||
| Display accuracy | 1/30000. | |||
| Switching quantity | 7-point transistor output (maximum 1A, 4-point input) A | |||
| Characteristics | 6-digit dual row red digital display | |||
Tabella di selezione della fonte
| Modello dello strumento | Modello opzionale | Note e descrizione | ||
|---|---|---|---|---|
| CTB9S | Standard configuration | 7 transistor outputs, 4 input Rs485 | ||
| A1 | Increase analog signal output | |||
| TS | Add TES calibration free function | |||
