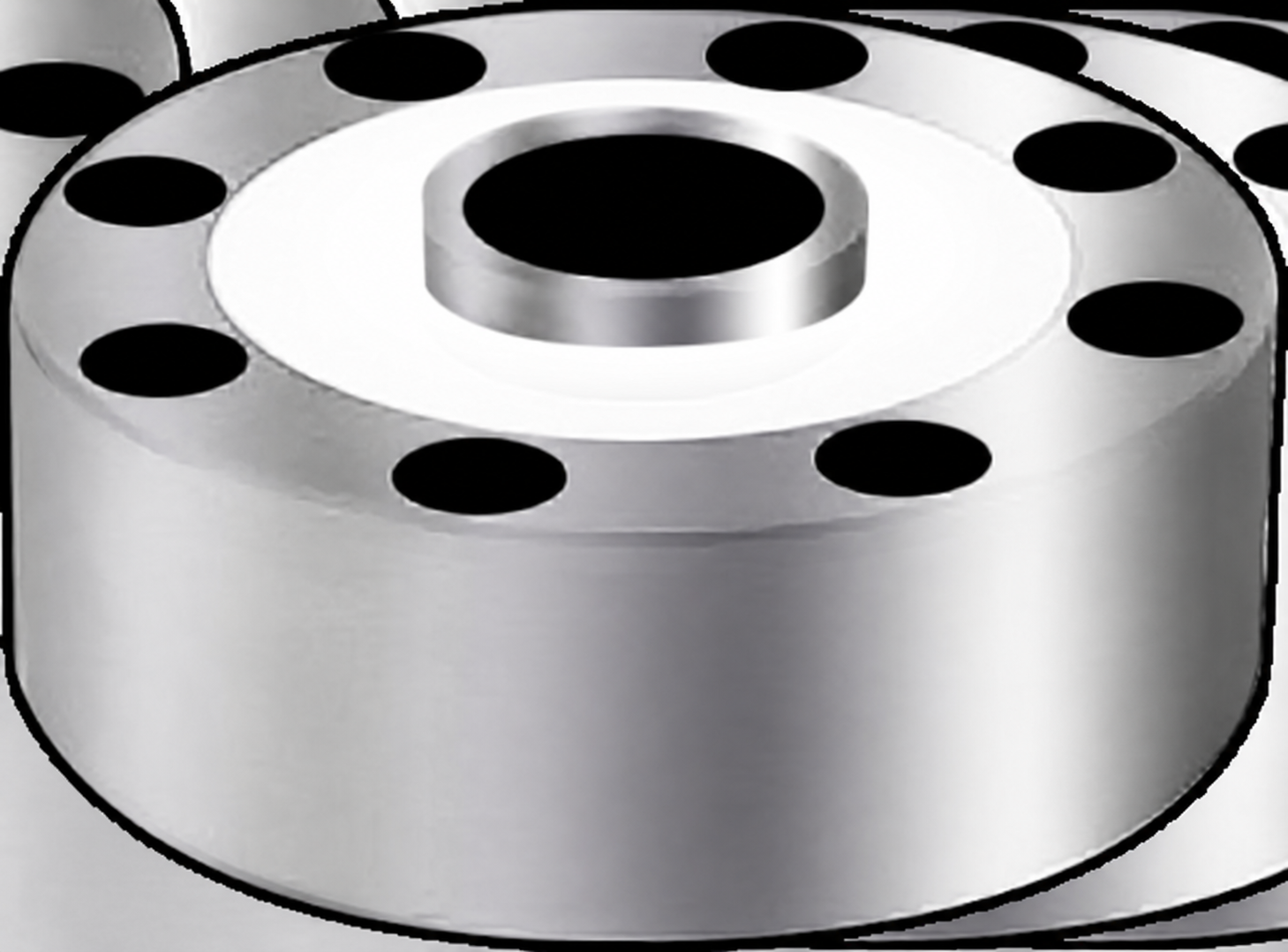

Model reference Produktabbildung von ECA-LCF2 aus der Quelle Quellbild in voller Auflösung öffnen

Drucksensoren · Drucksensorserie

ECA-LCF2

ECA-LCF2 gehört zu Drucksensorserie im Katalog Drucksensoren.

Serie: Drucksensorserie
Konfigurationen: Keine aufgeführt; nennen Sie Ihre Konfiguration in der Anfrage

ECA-LCF2 · Drucksensoren

Messgröße, Messbereich und mechanischen Lastanschluss bestimmen. Sensorelement mit Gerätebefestigung und Signalweg vergleichen.

ECA-LCF2 vergleichen

Bei ECA-LCF2 die Angaben Kabel, Gesamtgenauigkeit, ΦA nach dargestellter Parametergruppe und Variante lesen. Genaue Sensorvariante sowie Kalibrier- und Elektrodaten verwenden. Befestigung, Kabelführung und Umgebung vor dem Anschluss prüfen.

Parameter und Geltungsbereiche

Kabel Aktuelles technisches Modell · Technical parameters:; Source row: Cable	6m∕10m
Gesamtgenauigkeit Aktuelles technisches Modell · Technical parameters:; Source row: Comprehensive accuracy	±0.03％F.S．；±0.05％F.S．
ΦA Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: ΦA	105 mm
ΦB Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: ΦB	32 mm
ΦD Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: ΦD	89 mm
E Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: E	7.5 mm
F Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: F	10.5 mm
H Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: H	37 mm
H1 Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: H1	34 mm
H2 Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: H2	7.2 mm
M Aktuelles technisches Modell · Selection Guide ; Source row: 1~5; Source column: M	M16*1.5 mm
ΦA Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: ΦA	120.6 mm
ΦB Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: ΦB	39 mm
ΦD Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: ΦD	101.8 mm
E Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: E	8.5 mm
F Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: F	14 mm
H Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: H	48 mm
H1 Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: H1	41 mm
H2 Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: H2	10.5 mm
M Aktuelles technisches Modell · Selection Guide ; Source row: 10~25; Source column: M	M32*1.5 mm
ΦA Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: ΦA	141 mm
ΦB Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: ΦB	50.4 mm
ΦD Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: ΦD	116.8 mm
E Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: E	11 mm
F Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: F	18 mm
H Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: H	57.2 mm
H1 Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: H1	50.8 mm
H2 Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: H2	11 mm
M Aktuelles technisches Modell · Selection Guide ; Source row: 30~50; Source column: M	M40*1.5 mm
ΦA Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: ΦA	153 mm
ΦB Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: ΦB	70 mm
ΦD Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: ΦD	130 mm
E Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: E	10.5 mm
F Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: F	17 mm
H Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: H	58 mm
H1 Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: H1	51 mm
H2 Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: H2	16 mm
M Aktuelles technisches Modell · Selection Guide ; Source row: 60; Source column: M	M40*1.5 mm
ΦA Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: ΦA	200 mm
ΦB Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: ΦB	76 mm
ΦD Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: ΦD	162 mm
E Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: E	13 mm
F Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: F	20 mm
H Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: H	83 mm
H1 Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: H1	70 mm
H2 Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: H2	18 mm
M Aktuelles technisches Modell · Selection Guide ; Source row: 60~100; Source column: M	M60*2 mm
Eingangsimpedanz Aktuelles technisches Modell · Technical parameters:; Source row: Input impedance	385±10Ω∕750±20
Isolationsimpedanz Aktuelles technisches Modell · Technical parameters:; Source row: Insulation impedance	≥5000MΩ（DC50V） MΩ
Material Aktuelles technisches Modell · Technical parameters:; Source row: Material	Stainless steel/alloy steel
Ausgangsimpedanz Aktuelles technisches Modell · Technical parameters:; Source row: Output impedance	7350±5Ω∕700±50
Nennlast Aktuelles technisches Modell · Technical parameters:; Source row: Rated load	0.5、1、2、3、5、10、15、20、25、 30、50、60、100（T） T
Sichere Überlast Aktuelles technisches Modell · Technical parameters:; Source row: Safety overload	150％F.S．
Dichtheitsklasse Aktuelles technisches Modell · Technical parameters:; Source row: Sealing level	IP67
Empfindlichkeit Aktuelles technisches Modell · Technical parameters:; Source row: Sensitiveness	2.0mV∕V±1％
Temperaturkompensationsbereich Aktuelles technisches Modell · Technical parameters:; Source row: Temperature range compensation	-10〜40℃ ℃
Grenzüberlast Aktuelles technisches Modell · Technical parameters:; Source row: Ultimate Overload	300％F.S
Nullpunktausgang Aktuelles technisches Modell · Technical parameters:; Source row: Zero point output	±1％F.S
Temperaturbereich Aktuelles technisches Modell · Technical parameters:; Source row: temperature range	-30~70℃ ℃
Spannung Aktuelles technisches Modell · Technical parameters:; Source row: voltage	5-15V（DC） V

Technische Parameter

Rated load				0.5、1、2、3、5、10、15、20、25、 30、50、60、100（T） T
Rated load				0.5、1、2、3、5、10、15、20、25、 30、50、60、100（T） T
Comprehensive accuracy				±0.03％F.S．；±0.05％F.S．
Comprehensive accuracy				±0.03％F.S．；±0.05％F.S．
Sensitiveness				2.0mV∕V±1％
Sensitiveness				2.0mV∕V±1％
Zero point output				±1％F.S
Input impedance				385±10Ω∕750±20
Input impedance				385±10Ω∕750±20
Output impedance				7350±5Ω∕700±50
Output impedance				7350±5Ω∕700±50
Insulation impedance				≥5000MΩ（DC50V） MΩ
Insulation impedance				≥5000MΩ（DC50V） MΩ
voltage				5-15V（DC） V
voltage				5-15V（DC） V
Temperature range compensation				-10〜40℃ ℃
temperature range				-30~70℃ ℃
Safety overload				150％F.S．
Ultimate Overload				300％F.S
Material				Stainless steel/alloy steel
Sealing level				IP67
Cable				6m∕10m

Auswahltabelle aus der Quelle

Messbereich (T)	Entsprechendes Maß (mm)
Messbereich (T)	ΦA mm	ΦB mm	ΦD mm	E mm	F mm	H mm	H1 mm	H2 mm	M mm
1~5 T	105 mm	32 mm	89 mm	7.5 mm	10.5 mm	37 mm	34 mm	7.2 mm	M16*1.5 mm
10~25 T	120.6 mm	39 mm	101.8 mm	8.5 mm	14 mm	48 mm	41 mm	10.5 mm	M32*1.5 mm
30~50 T	141 mm	50.4 mm	116.8 mm	11 mm	18 mm	57.2 mm	50.8 mm	11 mm	M40*1.5 mm
60 T	153 mm	70 mm	130 mm	10.5 mm	17 mm	58 mm	51 mm	16 mm	M40*1.5 mm
60~100 T	200 mm	76 mm	162 mm	13 mm	20 mm	83 mm	70 mm	18 mm	M60*2 mm
