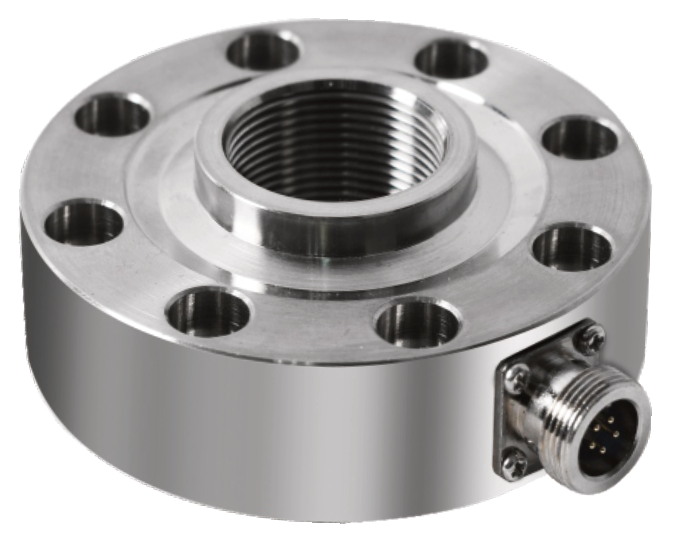

Model reference Ilustración del producto de origen ECA-LCF4D Abrir imagen de origen en resolución completa

Sensores de presión · Serie de sensores de presión

ECA-LCF4D

ECA-LCF4D pertenece a Serie de sensores de presión en el catálogo Sensores de presión.

Serie: Serie de sensores de presión
Configuraciones: No se indica ninguna; especifica la tuya en la consulta

Parámetros Borrador de consulta

ECA-LCF4D · Sensores de presión

Defina magnitud, intervalo de medida y conexión mecánica de carga. Compare elemento sensor con montaje y ruta de señal.

Comparar ECA-LCF4D

Para ECA-LCF4D, lea Cable, Precisión global, ΦA según el grupo y la variante mostrados. Use la variante exacta y sus datos eléctricos y de calibración. Revise montaje, cables y entorno antes de conectar la cadena de medida.

Parámetros y su aplicabilidad

Cable Modelo técnico actual · Technical parameters:; Source row: Cable	Four core shielded cable
Precisión global Modelo técnico actual · Technical parameters:; Source row: Comprehensive accuracy	±0.1％F.S
ΦA Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: ΦA	58 mm
ΦB Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: ΦB	16 mm
ΦD Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: ΦD	45 mm
E Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: E	10.57 mm
F Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: F	6.5 mm
H Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: H	24 mm
H1 Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: H1	22.5 mm
M Modelo técnico actual · Selection Guide ; Source row: 0.2; Source column: M	M12*1.5 mm
ΦA Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: ΦA	78 mm
ΦB Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: ΦB	28 mm
ΦD Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: ΦD	62 mm
E Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: E	10.57 mm
F Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: F	6.5 mm
H Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: H	24 mm
H1 Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: H1	22.5 mm
M Modelo técnico actual · Selection Guide ; Source row: 0.5~1; Source column: M	M20*1.5 mm
ΦA Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: ΦA	85 mm
ΦB Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: ΦB	38 mm
ΦD Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: ΦD	70 mm
E Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: E	10.57 mm
F Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: F	6.5 mm
H Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: H	30 mm
H1 Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: H1	24 mm
M Modelo técnico actual · Selection Guide ; Source row: 2~10; Source column: M	M30*1.5 mm
Impedancia de entrada Modelo técnico actual · Technical parameters:; Source row: Input impedance	380±30Ω
Impedancia de aislamiento Modelo técnico actual · Technical parameters:; Source row: Insulation impedance	≥5000MΩ（DC100V） MΩ
Material Modelo técnico actual · Technical parameters:; Source row: Material	Stainless steel
Impedancia de salida Modelo técnico actual · Technical parameters:; Source row: Output impedance	350±10Ω
Carga nominal Modelo técnico actual · Technical parameters:; Source row: Rated load	200KG、500KG、1000KG; 3T、5T、7.5T、10T
Sobrecarga segura Modelo técnico actual · Technical parameters:; Source row: Safety overload	150％F.S
Grado de sellado Modelo técnico actual · Technical parameters:; Source row: Sealing level	IP66
Sensibilidad Modelo técnico actual · Technical parameters:; Source row: Sensitiveness	2.0 ±0.05 mV/V mV/V
Rango de compensación de temperatura Modelo técnico actual · Technical parameters:; Source row: Temperature range compensation	-10~40℃ ℃
Sobrecarga límite Modelo técnico actual · Technical parameters:; Source row: Ultimate Overload	200％F.S
Salida del punto cero Modelo técnico actual · Technical parameters:; Source row: Zero point output	±1％F.S
Rango de temperatura Modelo técnico actual · Technical parameters:; Source row: temperature range	-20~80℃ ℃
Tensión Modelo técnico actual · Technical parameters:; Source row: voltage	10-15V（DC） V

Parámetros técnicos

Rated load				200KG、500KG、1000KG; 3T、5T、7.5T、10T
Rated load				200KG、500KG、1000KG; 3T、5T、7.5T、10T
Comprehensive accuracy				±0.1％F.S
Comprehensive accuracy				±0.1％F.S
Sensitiveness				2.0 ±0.05 mV/V
Sensitiveness				2.0 ±0.05 mV/V
Zero point output				±1％F.S
Input impedance				380±30Ω
Input impedance				380±30Ω
Output impedance				350±10Ω
Output impedance				350±10Ω
Insulation impedance				≥5000MΩ（DC100V） MΩ
Insulation impedance				≥5000MΩ（DC100V） MΩ
voltage				10-15V（DC） V


Temperature range compensation				-10~40℃ ℃
temperature range				-20~80℃ ℃
Safety overload				150％F.S
Ultimate Overload				200％F.S
Material				Stainless steel
Sealing level				IP66
Cable				Four core shielded cable

Tabla de selección de origen

Rango de medición (T)	Dimensión correspondiente (mm)
Rango de medición (T)	ΦA mm	ΦB mm	ΦD mm	E mm	F mm	H mm	H1 mm	M mm
0.2 T	58 mm	16 mm	45 mm	10.57 mm	6.5 mm	24 mm	22.5 mm	M12*1.5 mm
0.5~1 T	78 mm	28 mm	62 mm	10.57 mm	6.5 mm	24 mm	22.5 mm	M20*1.5 mm
2~10 T	85 mm	38 mm	70 mm	10.57 mm	6.5 mm	30 mm	24 mm	M30*1.5 mm
