Moduli lineari · MDC Slitta lineare di tipo europeo a cinghia dentata, adatta ad ambienti privi di polvere

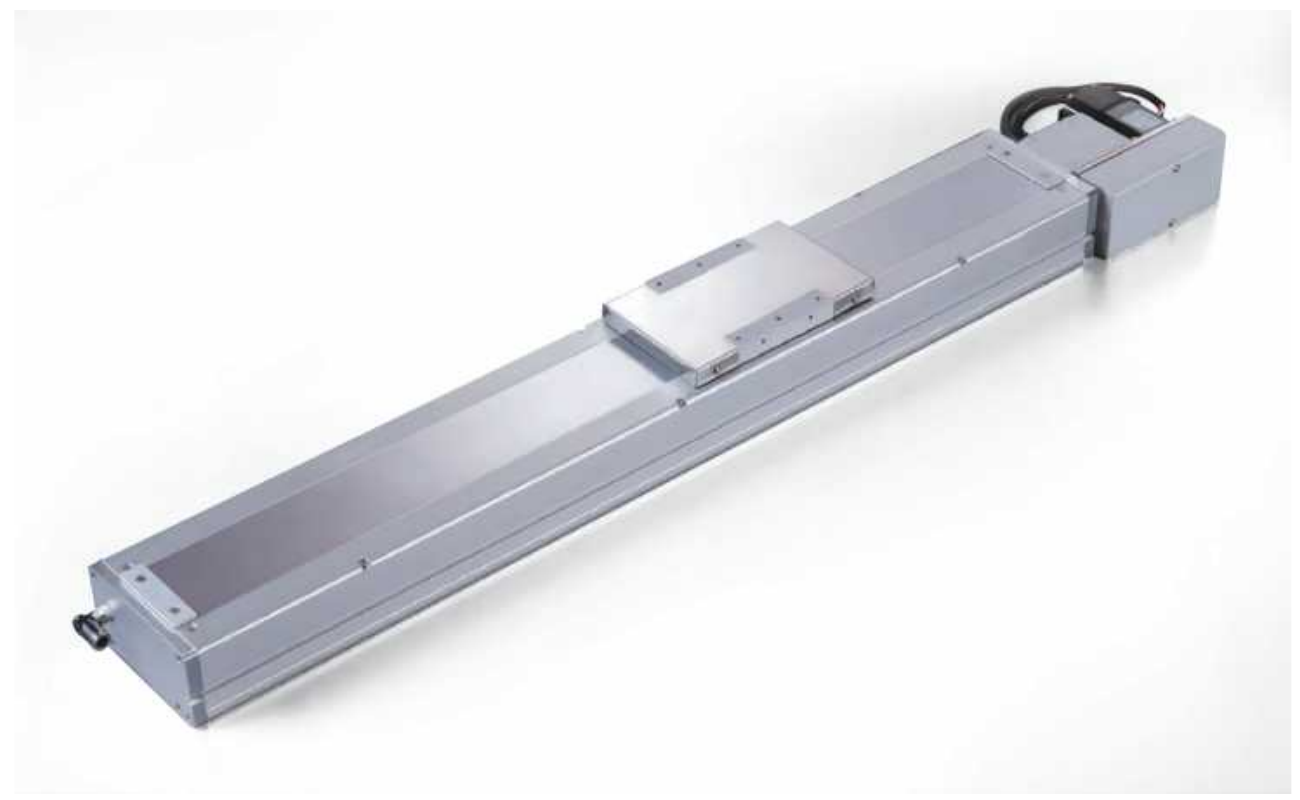

MDC135MDC Slitta lineare di tipo europeo a cinghia dentata, adatta ad ambienti privi di polvere · HTMDC135
MDC135 appartiene a MDC Slitta lineare di tipo europeo a cinghia dentata, adatta ad ambienti privi di polvere nel catalogo Moduli lineari.
MDC135 · Moduli lineari a cinghia
La piattaforma muove il carrello tramite cinghia. Confrontare corsa e velocità con trasmissione, riduzioni e spazio disponibile.
Confronta MDC135
Per MDC135, confronta questi dati: Corsa di traslazione: 100–3500 mm；Larghezza della cinghia: 35 mm. Verificare interfacce di azionamento e carrello sul disegno. Considerare tensione della cinghia, manutenzione e posizionamento.
Parametri e ambiti di applicazione
| Larghezza della cinghia sincrona Modello tecnico attuale | 35 mm |
|---|---|
| Carico orizzontale = · 5 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 10 kg |
| Carico orizzontale = · 8 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 28 kg |
| Carico orizzontale = · 10 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 45 kg |
| Carico orizzontale = · 15 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 80 kg |
| Passo Modello tecnico attuale | 120 mm |
| Velocità massima = · 5 · Velocità motore 3000 rpm; valore della tabella fonte, non è una configurazione di vendita confermata · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile · 原册摘要速度与减速比表不一致；本值按表格条件展示。 | 1200 mm/s |
| Velocità massima = · 8 · Velocità motore 3000 rpm; valore della tabella fonte, non è una configurazione di vendita confermata · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile · 原册摘要速度与减速比表不一致；本值按表格条件展示。 | 750 mm/s |
| Velocità massima = · 10 · Velocità motore 3000 rpm; valore della tabella fonte, non è una configurazione di vendita confermata · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile · 原册摘要速度与减速比表不一致；本值按表格条件展示。 | 600 mm/s |
| Velocità massima = · 15 · Velocità motore 3000 rpm; valore della tabella fonte, non è una configurazione di vendita confermata · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile · 原册摘要速度与减速比表不一致；本值按表格条件展示。 | 400 mm/s |
| Potenza del motore Modello tecnico attuale | 400 W |
| Ripetibilità Modello tecnico attuale | ±0.05 mm |
| Intervallo di corsa Modello tecnico attuale | 50 mm |
| Corsa Modello tecnico attuale · 原册行程表到 3500 mm；早期提取摘要记 3000 mm，本项按原册表格展示。 | 100–3500 mm |
| Carico verticale = · 5 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 10 kg |
| Carico verticale = · 8 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 20 kg |
| Carico verticale = · 10 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 30 kg |
| Carico verticale = · 15 · Parametro sorgente a livello di modello; non è stata stabilita l’applicabilità al modulo o alla configurazione vendibile | 30 kg |
