TML220HTML220 طاولة عمل للأحمال الثقيلة

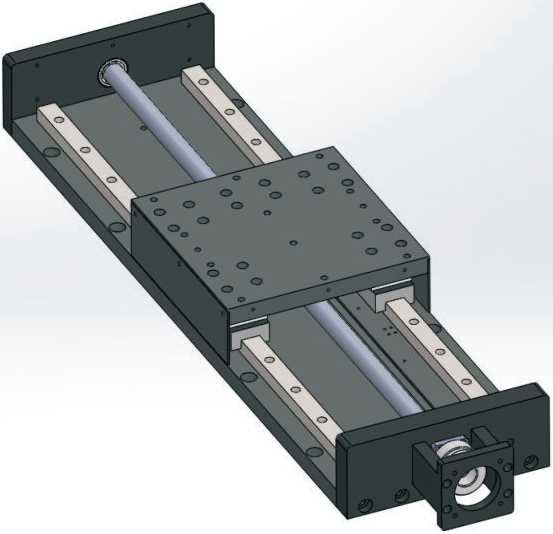

TML220 ينتمي إلى HTML طاولة عمل للأحمال الثقيلة في كتالوج وحدات خطية.
TML220 · الوحدات والطاولات الخطية
حدّد المشوار المفيد والحمل المتحرك واتجاه التركيب ومتطلبات التموضع. قارن آلية الدفع والتركيب قبل الاختيار.
مقارنة TML220
للطراز TML220، قارن هذه البيانات: القطر الخارجي للبرغي: 25 mm；نطاق الشوط: 10-1200 mm. استخدم أبعاد وبيانات الطراز المحدد. قارن الحمل والسرعة والتموضع مع شروط كل منها.
المعلمات ونطاق تطبيقها
| عزم البروز المسموح MP الطراز الفني الحالي | 810 Nm |
|---|---|
| عزم البروز المسموح MR الطراز الفني الحالي | 520 Nm |
| عزم البروز المسموح MY الطراز الفني الحالي | 810 Nm |
| الحمل الأفقي = · 5 · 5 · الطراز الفني الحالي | 250 kg |
| الحمل الأفقي = · 10 · 10 · الطراز الفني الحالي | 180 kg |
| الحمل الأفقي = · 50 · 50 · الطراز الفني الحالي | 80 kg |
| الحمل الأفقي = · 25 · 25 · الطراز الفني الحالي | 130 kg |
| الحمل الرأسي = · 10 · 10 · الطراز الفني الحالي | 120 kg |
| الحمل الرأسي = · 50 · 50 · الطراز الفني الحالي | 60 kg |
| الحمل الرأسي = · 25 · 25 · الطراز الفني الحالي | 100 kg |
| الحمل الرأسي = · 5 · 5 · الطراز الفني الحالي | 150 kg |
| أقصى سرعة = · 5 · 5 · الطراز الفني الحالي | 250 |
| أقصى سرعة = · 50 · 50 · الطراز الفني الحالي | 2500 |
| أقصى سرعة = · 10 · 10 · الطراز الفني الحالي | 500 |
| أقصى سرعة = · 25 · 25 · الطراز الفني الحالي | 1250 |
| قدرة المحرك الطراز الفني الحالي | 750 W |
| القطر الخارجي للبرغي الطراز الفني الحالي | 25 mm |
| مدى الشوط الطراز الفني الحالي | 10-1200 mm |
| Application reference 750 | The source describes steel workbenches for general or clean-room equipment, including CNC, machine-tool and transfer equipment. |
| Motor installation reference 750 | BD:direct installation; BL:outside,left; BR:outside,right; BM:outside,lower. |
| Operating condition 750 | Stroke over600mm may cause resonance; maximum operating speed requires source-table confirmation. No motorRPM condition is printed in this main table. |
| Ordering example (reference) 750 | TML220-L10-S150-BD-P750W-B |
| Allowable overhang reference 750 | The three orientation tables are allowable overhang distances in mm, not speed ratings. Lead50/25 reference rows are distinct from the main lead list on models whose main table does not print those leads. |
| Repeatability (as printed) 750 | ±0.02/0.01 mm |
| Main table lead reference 750 | 5/10/25/50 mm |
Allowable overhang distances · horizontal · original p.92
| Printed lead/load | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| Lead50 · 5kg | 1940 mm | 1285 mm | 1264 mm |
| Lead50 · 10kg | 1490 mm | 1125 mm | 1120 mm |
| Lead50 · 15kg | 1210 mm | 1045 mm | 1048 mm |
| Lead25 · 5kg | 1938 mm | 1283 mm | 1260 mm |
| Lead25 · 10kg | 1488 mm | 1122 mm | 1117 mm |
| Lead25 · 22kg | 1235 mm | 1041 mm | 1045 mm |
| Lead10 · 15kg | 1392 mm | 1076 mm | 1079 mm |
| Lead10 · 25kg | 1182 mm | 1020 mm | 1025 mm |
| Lead10 · 30kg | 1111 mm | 956 mm | 750 mm |
| Lead05 · 30kg | 1111 mm | 956 mm | 750 mm |
| Lead05 · 50kg | 565 mm | 560 mm | 530 mm |
| Lead05 · - | - mm | - mm | - mm |
A/B/C distance directions correspond to the original installation diagrams, not0°/45°/90° and not speed. All source rows including dash row are retained.
Allowable overhang distances · wall · original p.92
| Printed lead/load | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| Lead50 · 5kg | 1940 mm | 1285 mm | 1264 mm |
| Lead50 · 10kg | 1490 mm | 1125 mm | 1120 mm |
| Lead50 · 15kg | 1210 mm | 1045 mm | 1048 mm |
| Lead25 · 5kg | 1938 mm | 1283 mm | 1260 mm |
| Lead25 · 10kg | 1488 mm | 1122 mm | 1117 mm |
| Lead25 · 22kg | 1235 mm | 1041 mm | 1045 mm |
| Lead10 · 15kg | 1392 mm | 1076 mm | 1079 mm |
| Lead10 · 25kg | 1182 mm | 1020 mm | 1025 mm |
| Lead10 · 30kg | 1111 mm | 956 mm | 750 mm |
| Lead05 · 30kg | 1111 mm | 956 mm | 750 mm |
| Lead05 · 50kg | 565 mm | 560 mm | 530 mm |
| Lead05 · - | - mm | - mm | - mm |
A/B/C distance directions correspond to the original installation diagrams, not0°/45°/90° and not speed. All source rows including dash row are retained.
Allowable overhang distances · vertical · original p.92
| Printed lead/load | A(mm) | B(mm) | C(mm) |
|---|---|---|---|
| Lead50 · 5kg | 1940 mm | 1285 mm | 1264 mm |
| Lead50 · 10kg | 1490 mm | 1125 mm | 1120 mm |
| Lead50 · 15kg | 1210 mm | 1045 mm | 1048 mm |
| Lead25 · 5kg | 1938 mm | 1283 mm | 1260 mm |
| Lead25 · 10kg | 1488 mm | 1122 mm | 1117 mm |
| Lead25 · 22kg | 1235 mm | 1041 mm | 1045 mm |
| Lead10 · 15kg | 1392 mm | 1076 mm | 1079 mm |
| Lead10 · 25kg | 1182 mm | 1020 mm | 1025 mm |
| Lead10 · 30kg | 1111 mm | 956 mm | 750 mm |
| Lead05 · 30kg | 1111 mm | 956 mm | 750 mm |
| Lead05 · 50kg | 565 mm | 560 mm | 530 mm |
| Lead05 · - | - mm | - mm | - mm |
A/B/C distance directions correspond to the original installation diagrams, not0°/45°/90° and not speed. All source rows including dash row are retained.
