أسطوانات كهربائية · أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص

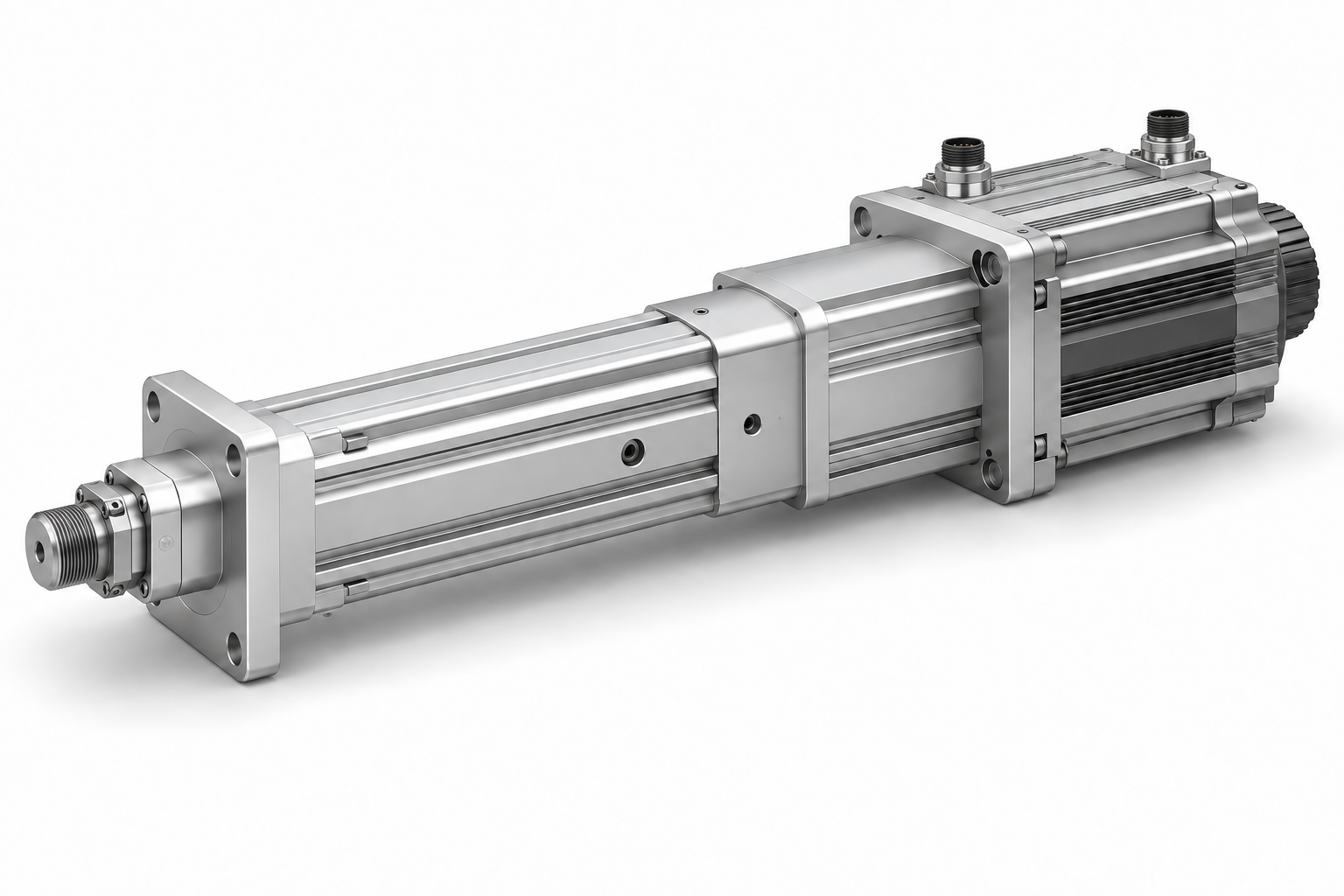

EDA115أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص EDA115
EDA115 ينتمي إلى أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص في كتالوج أسطوانات كهربائية.
EDA115 · أسطوانات كهربائية ومشغلات خطية
توفر الأسطوانة حركة امتداد موجهة. حدّد الدفع والمشوار والسرعة ودورة العمل ووصلة الحمل كمطلب لمجموعة واحدة.
مقارنة EDA115
للطراز EDA115، اقرأ دقة تحديد الموضع | مستوى الدقة, قطر الكرة, صلابة اللولب الكروي حسب مجموعة المعلمات والمتغير المعروضين. قارن رسومات اللولب والوصلات. راجع الدفع والامتداد والسرعة معاً؛ الحدود القصوى المنفصلة لا تحدد نقطة تشغيل.
المعلمات ونطاق تطبيقها
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Ball diameter | 3.175mm mm |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4010-4; Source column: Ball diameter | 6.35mm mm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Ball screw rigidity | 63Kgf/μm Kgf/μm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4010-4; Source column: Ball screw rigidity | 73Kgf/μm Kgf/μm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4020-2.8; Source column: Ball screw rigidity | 54Kgf/μm Kgf/μm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Ball screw rigidity | 34Kgf/μm Kgf/μm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Ball screw rigidity | 52Kgf/μm Kgf/μm |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 60 |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 40 |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Ca (KN) | 20.6 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4010-4; Source column: Ca (KN) | 52.9 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4020-2.8; Source column: Ca (KN) | 38.8 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Ca (KN) | 25.3 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Ca (KN) | 37 KN |
| المسافة بين مركزي البكرتين المتزامنتين الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 176mm mm |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Coa (KN) | 78.3 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4010-4; Source column: Coa (KN) | 152 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4020-2.8; Source column: Coa (KN) | 105 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Coa (KN) | 65 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Coa (KN) | 101.4 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: angular contact ball bearing 7009C/DT; Source column: Cor (KN) | 19.3 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Flat thrust bearing 51309; Source column: Cor (KN) | 163 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: angular contact ball bearing 7009C/DT; Source column: Cr (KN) | 24.4 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Flat thrust bearing 51309; Source column: Cr (KN) | 80 KN |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 110 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 30 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 215 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 140 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 215 |
| القطر شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Diameter | 40 mm mm |
| مواصفات الترس المُدار الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 8M50T59 T |
| مواصفات الترس القائد الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 8M50T59 T |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 5 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 5 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 5 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 5 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 5 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 14 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 35 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 25 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 35 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | — |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | — |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | — |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | — |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 70 |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 55 |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 73 |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Lead of ball screw | 05mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4010-4; Source column: Lead of ball screw | 10mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4020-2.8; Source column: Lead of ball screw | 20mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Lead of ball screw | 40mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA4040-1.8; Source column: Lead of ball screw | 40mm mm |
| مفتاح نهاية الشوط شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 112x112 mm; Source column: | Magnetic switch |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M40x1.5 |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M24 |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| السرعة القصوى المسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 112x112 mm; Source column: | ≤250 mm/s mm/s |
| أقصى قوة دفع مسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 112x112 mm; Source column: Maximum thrust allowed | ≤50KN KN |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 13A |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 180A |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 40 |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of active gear teeth | 30 |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of active gear teeth | 30 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 40 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of driven wheel teeth | 45 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of driven wheel teeth | 60 |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 115A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 80A 100A 、 、130A、180A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 142A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 130A、180A |
| زاوية دوران قضيب المكبس شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 112x112 mm; Source column: Maximum allowed speed Rotation angle of piston rod Limit switch | ±0.3° ° |
| Scalable length شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 112x112 mm; Source column: Scalable length | ≤2000mm mm |
| عمود اللولب شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Screw shaft | 35K10 |
| نسبة النحافة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Slenderness ratio | 1:50 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 672 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Synchronous belt circumference | 656 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Synchronous belt circumference | 720 |
| عرض الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 50mm mm |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1.5:1 |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 2:1 |
| النوع شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU4005-4; Source column: Type | Ball screw |
| القطر الداخلي شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 112x112 mm; Source column: internal diameter | φ100mm mm |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ90 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ90 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ90 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ90 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ90 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ75 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ75 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ75 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ75 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ75 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ35 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ35 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ35 |
المعلمات الأساسية
| القطر الخارجي | القطر الداخلي | أقصى قوة دفع مسموح بها | Scalable length | Maximum allowed speed Rotation angle of piston rod Limit switch | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 112x112 mm | φ100mm mm | ≤50KN KN | ≤2000mm mm | ≤250 mm/s | ±0.3° ° | Magnetic switch | |||||||||||||||||||||
الخيارات المدرجة في المصدر
| تقدّم اللولب الكروي | نسبة سرعة العجلة المتزامنة (الدخل: الخرج) | مواصفات المحركات القابلة للتركيب المباشر | مخفضات يمكن مواءمتها | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05mm mm | 1:1 | 1.5:1 | 2:1 | 13A | 180A | 115A | 80A 100A 、 、130A、180A | ||||||||
| 10mm mm | |||||||||||||||
| 20mm mm | 142A | 130A、180A | |||||||||||||
| 40mm mm | |||||||||||||||
معلمات البرغي الكروي
| طراز اللولب الكروي | النوع | القطر | تقدّم اللولب الكروي | Ca (KN) | Coa (KN) | صلابة اللولب الكروي | قطر الكرة | عمود اللولب | نسبة النحافة | دقة تحديد الموضع | مستوى الدقة | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFNU4005-4 | Ball screw | 40 mm | 05mm mm | 20.6 KN | 78.3 KN | 63Kgf/μm Kgf/μm | 3.175mm mm | 35K10 | 1:50 | C5/±0.01 | C7/±0.02 | ||||||||||||||||
| SFNU4010-4 | 10mm mm | 52.9 KN | 152 KN | 73Kgf/μm Kgf/μm | 6.35mm mm | ||||||||||||||||||||||
| SFA4020-2.8 | 20mm mm | 38.8 KN | 105 KN | 54Kgf/μm Kgf/μm | |||||||||||||||||||||||
| SFA4040-1.8 | 40mm mm | 25.3 KN | 65 KN | 34Kgf/μm Kgf/μm | |||||||||||||||||||||||
| SFA4040-1.8 | 40mm mm | 37 KN | 101.4 KN | 52Kgf/μm Kgf/μm | |||||||||||||||||||||||
معلمات المحمل
| طراز المحمل | Cr (KN) | Cor (KN) | ||||
|---|---|---|---|---|---|---|
| angular contact ball bearing 7009C/DT | 24.4 KN | 19.3 KN | ||||
| Flat thrust bearing 51309 | 80 KN | 163 KN | ||||
بكرات التوقيت والسير
| نسبة سرعة البكرات المتزامنة | مواصفات الترس القائد | مواصفات الترس المُدار | عدد أسنان ترس القيادة | عدد أسنان العجلة المُدارة | المسافة بين مركزي البكرتين المتزامنتين | محيط الحزام المتزامن | عرض الحزام المتزامن | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 8M50T59 T | 8M50T59 T | 40 | 40 | 176mm mm | 672 | 50mm mm | |||||||||
| 1.5:1 | 30 | 45 | 656 | |||||||||||||
| 2:1 | 30 | 60 | 720 | |||||||||||||
جدول مطابقة الأبعاد (mm)
| نوع توصيل الحمل | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ90 | Φ75 | — | 60 | 110 | 5 | 14 | — | — | M40x1.5 | ||||||||||||
| Internal thread | Φ90 | Φ75 | — | 40 | 30 | 5 | — | — | — | M24 | ||||||||||||
| Type I connector | Φ90 | Φ75 | Φ35 | — | 215 | 5 | 35 | 55 | — | — | ||||||||||||
| Fisheye bearing | Φ90 | Φ75 | Φ35 | — | 140 | 5 | 25 | — | — | — | ||||||||||||
| Y-joint | Φ90 | Φ75 | Φ35 | — | 215 | 5 | 35 | 73 | 70 | — | ||||||||||||
