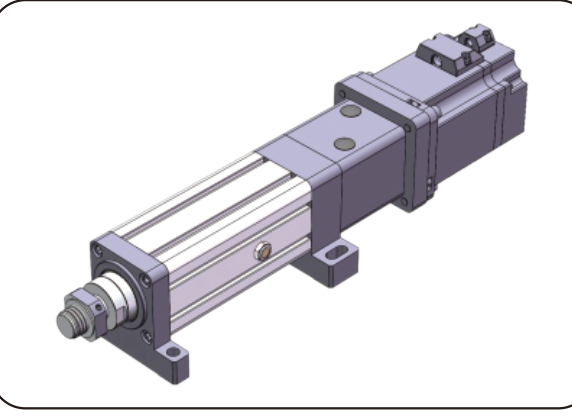

EDA140Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDA140 · EDA140
EDA140 gehört zu Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDA140 im Katalog Elektrozylinder.
EDA140 · Elektrozylinder und Linearaktuatoren
Ein Elektrozylinder erzeugt eine geführte Ausfahrbewegung. Schubkraft, Hub, Geschwindigkeit, Arbeitszyklus und Lastanschluss als gemeinsame Baugruppenanforderung festlegen.
EDA140 vergleichen
Bei EDA140 die Angaben Positioniergenauigkeit | Genauigkeitsstufe, Kugeldurchmesser, Steifigkeit der Kugelgewindespindel nach dargestellter Parametergruppe und Variante lesen. Spindel- und Anschlusszeichnungen der vorgesehenen Baugruppe vergleichen. Schubkraft, Auszug und Geschwindigkeit gemeinsam prüfen; einzelne Höchstwerte ergeben keinen nutzbaren Betriebspunkt.
Parameter und Geltungsbereiche
| Positioniergenauigkeit | Genauigkeitsstufe Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| Positioniergenauigkeit | Genauigkeitsstufe Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| Kugeldurchmesser Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Ball diameter | 7.144mm mm |
| Steifigkeit der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Ball screw rigidity | / |
| Steifigkeit der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: SFU5010-8; Source column: Ball screw rigidity | / |
| Steifigkeit der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5020-7; Source column: Ball screw rigidity | / |
| C Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 70 |
| C Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 45 |
| C Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Ca (KN) | 104.1 KN |
| Ca (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: SFU5010-8; Source column: Ca (KN) | 104.1 KN |
| Ca (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5020-7; Source column: Ca (KN) | 955 KN |
| Achsabstand der Synchronriemenscheiben Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 196mm mm |
| Coa (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Coa (KN) | 251.2 KN |
| Coa (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: SFU5010-8; Source column: Coa (KN) | 251.2 KN |
| Coa (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5020-7; Source column: Coa (KN) | 230.7 KN |
| Cor (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Deep groove ball 6009-ZZx2; Source column: Cor (KN) | 14 KN |
| Cor (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Flat thrust bearing 51212; Source column: Cor (KN) | 179 KN |
| Cr (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Deep groove ball 6009-ZZx2; Source column: Cr (KN) | 19.9 KN |
| Cr (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Flat thrust bearing 51212; Source column: Cr (KN) | 73.5 KN |
| D Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 120 |
| D Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 50 |
| D Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 245 |
| D Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 165 |
| D Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 245 |
| Durchmesser Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Diameter | 50 mm mm |
| Spezifikationen des Abtriebszahnrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 14M65T77 T |
| Spezifikationen des Antriebszahnrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 14M65T77 T |
| E Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 10 |
| E Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 10 |
| E Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 10 |
| E Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 10 |
| E Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 10 |
| F Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 14 |
| F Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 40 |
| F Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 60 |
| F Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 40.3 |
| G Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | — |
| G Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | — |
| G Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | — |
| G Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | — |
| G Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 85 |
| H Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 85 |
| H Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 86 |
| Steigung der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Lead of ball screw | 10mm mm |
| Steigung der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5020-7; Source column: Lead of ball screw | 20mm mm |
| Endschalter Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: φ132 mm; Source column: Limit switch | Proximity switch |
| M Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M50x2 |
| M Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M30x1.5 |
| M Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| Maximal zulässige Geschwindigkeit Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: φ132 mm; Source column: Maximum allowed speed Rotation angle of piston rod | ≤250 mm/s mm/s |
| Maximal zulässige Schubkraft Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: φ132 mm; Source column: Maximum thrust allowed | ≤130KN KN |
| Spezifikationen direkt montierbarer Motoren Aktuelles technisches Modell · Optional configuration:; Source row: 10mm; Source column: Motor specifications that can be directly installed | NO |
| Zähnezahl des Antriebszahnrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 28 |
| Zähnezahl des Abtriebsrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 28 |
| Kombinierbare Getriebe Aktuelles technisches Modell · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 142A |
| Kombinierbare Getriebe Aktuelles technisches Modell · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 130A、180A |
| Drehwinkel der Kolbenstange Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: φ132 mm; Source column: | ±0.3° ° |
| Scalable length Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: φ132 mm; Source column: Scalable length | ≤2000mm mm |
| Spindelwelle Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Screw shaft | 40K12 |
| Schlankheitsgrad Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Slenderness ratio | 1:50 |
| Umfang des Synchronriemens Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 784 |
| Breite des Synchronriemens Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 50mm mm |
| Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) Aktuelles technisches Modell · Optional configuration:; Source row: 10mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) Aktuelles technisches Modell · Optional configuration:; Source row: 10mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) Aktuelles technisches Modell · Optional configuration:; Source row: 10mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| Typ Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ5010-8; Source column: Type | Ball screw |
| Innendurchmesser Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: φ132 mm; Source column: internal diameter | φ110mm mm |
| ΦA Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ110 |
| ΦA Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ110 |
| ΦA Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ110 |
| ΦA Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ110 |
| ΦA Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ110 |
| ΦB Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ90 |
| ΦB Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ90 |
| ΦB Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ90 |
| ΦB Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ90 |
| ΦB Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ90 |
| ΦC Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ40 |
| ΦC Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ50 |
| ΦC Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ40 |
Grundparameter
| Außendurchmesser | Innendurchmesser | Maximal zulässige Schubkraft | Scalable length | Maximum allowed speed Rotation angle of piston rod | Endschalter | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φ132 mm | φ110mm mm | ≤130KN KN | ≤2000mm mm | ≤250 mm/s | ±0.3° ° | Proximity switch | ||||||||||||||||||||
In der Quelle aufgeführte Optionen
| Steigung der Kugelgewindespindel | Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) | Spezifikationen direkt montierbarer Motoren | Kombinierbare Getriebe | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10mm mm | 1:1 | / | / | NO | 142A | 130A、180A | |||||||
| 20mm mm | |||||||||||||
Kugelgewindeparameter
| Modell der Kugelgewindespindel | Typ | Durchmesser | Steigung der Kugelgewindespindel | Ca (KN) | Coa (KN) | Steifigkeit der Kugelgewindespindel | Kugeldurchmesser | Spindelwelle | Schlankheitsgrad | Positioniergenauigkeit | Genauigkeitsstufe | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFZ5010-8 | Ball screw | 50 mm | 10mm mm | 104.1 KN | 251.2 KN | / | 7.144mm mm | 40K12 | 1:50 | C5/±0.01 | C7/±0.02 | ||||||||||||||
| SFU5010-8 | 104.1 KN | 251.2 KN | / | ||||||||||||||||||||||
| JFZ5020-7 | 20mm mm | 955 KN | 230.7 KN | / | |||||||||||||||||||||
Lagerparameter
| Lagermodell | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball 6009-ZZx2 | 19.9 KN | 14 KN | |||
| Flat thrust bearing 51212 | 73.5 KN | 179 KN |
Zahnriemenscheiben und Riemen
| Drehzahlverhältnis der Synchronriemenscheiben | Spezifikationen des Antriebszahnrads | Spezifikationen des Abtriebszahnrads | Zähnezahl des Antriebszahnrads | Zähnezahl des Abtriebsrads | Achsabstand der Synchronriemenscheiben | Umfang des Synchronriemens | Breite des Synchronriemens | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 14M65T77 T | 14M65T77 T | 28 | 28 | 196mm mm | 784 | 50mm mm | ||||||||
Maßzuordnungstabelle (mm)
| Lastanschlussart | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ110 | Φ90 | — | 70 | 120 | 10 | 14 | — | — | M50x2 | ||||||||||||
| Internal thread | Φ110 | Φ90 | — | 45 | 50 | 10 | — | — | — | M30x1.5 | ||||||||||||
| Type I connector | Φ110 | Φ90 | Φ40 | — | 245 | 10 | 40 | 85 | — | — | ||||||||||||
| Fisheye bearing | Φ110 | Φ90 | Φ50 | — | 165 | 10 | 60 | — | — | — | ||||||||||||
| Y-joint | Φ110 | Φ90 | Φ40 | — | 245 | 10 | 40.3 | 86 | 85 | — | ||||||||||||
