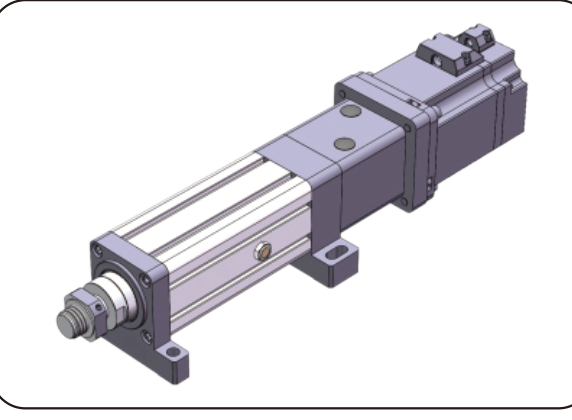

Series illustration Abbildung der geraden EDA-Serie (Beispiel L04 aus der Quelle) Quellbild in voller Auflösung öffnen

Elektrozylinder · Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDA160

EDA160Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDA160 · EDA160

EDA160 gehört zu Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDA160 im Katalog Elektrozylinder.

Serie: Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDA160
Konfigurationen: Keine aufgeführt; nennen Sie Ihre Konfiguration in der Anfrage

Parameter Anfrageentwurf

EDA160 · Elektrozylinder und Linearaktuatoren

Ein Elektrozylinder erzeugt eine geführte Ausfahrbewegung. Schubkraft, Hub, Geschwindigkeit, Arbeitszyklus und Lastanschluss als gemeinsame Baugruppenanforderung festlegen.

EDA160 vergleichen

Bei EDA160 die Angaben Positioniergenauigkeit | Genauigkeitsstufe, Kugeldurchmesser, Steifigkeit der Kugelgewindespindel nach dargestellter Parametergruppe und Variante lesen. Spindel- und Anschlusszeichnungen der vorgesehenen Baugruppe vergleichen. Schubkraft, Auszug und Geschwindigkeit gemeinsam prüfen; einzelne Höchstwerte ergeben keinen nutzbaren Betriebspunkt.

Parameter und Geltungsbereiche

Positioniergenauigkeit \| Genauigkeitsstufe Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Accuracy Positioning \| accuracy level	C5/±0.01
Positioniergenauigkeit \| Genauigkeitsstufe Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Accuracy Positioning \| accuracy level	C7/±0.02
Kugeldurchmesser Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Ball diameter	12.7mm mm
Steifigkeit der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Ball screw rigidity	/
C Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C	80
Ca (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Ca (KN)	326.2 KN
Achsabstand der Synchronriemenscheiben Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel	210mm mm
Coa (KN) Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Coa (KN)	774.7 KN
Cor (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Angular contact ball bearing 7212C/DT; Source column: Cor (KN)	48.3 KN
Cor (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Thrust self-aligning roller bearing 29412; Source column: Cor (KN)	900 KN
Cr (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Angular contact ball bearing 7212C/DT; Source column: Cr (KN)	61 KN
Cr (KN) Aktuelles technisches Modell · Bearing parameters:; Source row: Thrust self-aligning roller bearing 29412; Source column: Cr (KN)	335 KN
D Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D	120
Durchmesser Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Diameter	63 mm mm
Spezifikationen des Abtriebszahnrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear speciﬁcations	14M65T76.5 T
Spezifikationen des Antriebszahnrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear speciﬁcations	14M65T86.5 T
E Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E	—
F Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F	16
G Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G	—
H Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H	—
Steigung der Kugelgewindespindel Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Lead of ball screw	20mm mm
Endschalter Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: 158x158 mm; Source column: Limit switch	Proximity switch
M Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M	M60x2
Maximal zulässige Geschwindigkeit Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: 158x158 mm; Source column: Maximum allowed speed Rotation angle of piston rod	≤250 mm/s mm/s
Maximal zulässige Schubkraft Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: 158x158 mm; Source column: Maximum thrust allowed	≤180KN KN
Spezifikationen direkt montierbarer Motoren Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Motor speciﬁcations that can be directly installed	NO
Zähnezahl des Antriebszahnrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth	36
Zähnezahl des Abtriebsrads Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth	36
Kombinierbare Getriebe Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Reducers that can be matched	142A
Kombinierbare Getriebe Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Reducers that can be matched	130A、180A
Kombinierbare Getriebe Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Reducers that can be matched	180A
Kombinierbare Getriebe Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Reducers that can be matched	180A、200A、220A
Drehwinkel der Kolbenstange Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: 158x158 mm; Source column:	±0.3° °
Scalable length Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: 158x158 mm; Source column: Scalable length	≤2000mm mm
Spindelwelle Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Screw shaft	50K14
Schlankheitsgrad Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Slenderness ratio	1:50
Umfang des Synchronriemens Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference	924
Breite des Synchronriemens Aktuelles technisches Modell · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width	65mm mm
Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output)	1:1
Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output)	/
Drehzahlverhältnis des Synchronrads (Eingang: Ausgang) Aktuelles technisches Modell · Optional conﬁguration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output)	/
Typ Quellenbedingung; noch nicht strukturiert · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Aktuelles technisches Modell · Ball screw parameters; Source row: JFZ6320-8; Source column: Type	Ball screw
Innendurchmesser Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell · Basic parameters:; Source row: 158x158 mm; Source column: internal diameter	φ140mm mm
ΦA Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA	—
ΦB Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB	Φ100
ΦC Aktuelles technisches Modell · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC	—

Grundparameter

Außendurchmesser		Innendurchmesser				Maximal zulässige Schubkraft					Scalable length			Maximum allowed speed Rotation angle of piston rod									Endschalter
158x158 mm		φ140mm mm				≤180KN KN					≤2000mm mm			≤250 mm/s			±0.3° °						Proximity switch

In der Quelle aufgeführte Optionen

Steigung der Kugelgewindespindel		Drehzahlverhältnis des Synchronrads (Eingang: Ausgang)				Spezifikationen direkt montierbarer Motoren					Kombinierbare Getriebe
20mm mm		1:1	/		/	NO					142A	130A、180A
20mm mm		1:1	/		/	NO					180A	180A、200A、220A

Kugelgewindeparameter

Modell der Kugelgewindespindel		Typ		Durchmesser		Steigung der Kugelgewindespindel				Ca (KN)	Coa (KN)	Steifigkeit der Kugelgewindespindel		Kugeldurchmesser		Spindelwelle	Schlankheitsgrad		Positioniergenauigkeit \| Genauigkeitsstufe
JFZ6320-8		Ball screw		63 mm		20mm mm				326.2 KN	774.7 KN	/		12.7mm mm		50K14	1:50		C5/±0.01				C7/±0.02

Lagerparameter

Lagermodell	Cr (KN)	Cor (KN)
Angular contact ball bearing 7212C/DT	61 KN	48.3 KN
Angular contact ball bearing 7212C/DT	61 KN	48.3 KN
Thrust self-aligning roller bearing 29412	335 KN	900 KN

Zahnriemenscheiben und Riemen

Drehzahlverhältnis der Synchronriemenscheiben	Spezifikationen des Antriebszahnrads	Spezifikationen des Abtriebszahnrads		Zähnezahl des Antriebszahnrads		Zähnezahl des Abtriebsrads	Achsabstand der Synchronriemenscheiben		Umfang des Synchronriemens				Breite des Synchronriemens
1:1	14M65T86.5 T	14M65T76.5 T		36		36	210mm mm		924				65mm mm

Maßzuordnungstabelle (mm)

Lastanschlussart		ΦA		ΦB	ΦC	C				D		E			F	H		G		M
External thread		—		Φ100	—	80				120		—			16	—		—		M60x2
