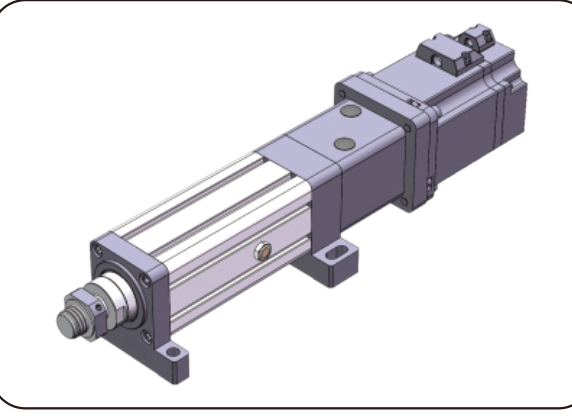

Cilindri elettrici · Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile EDA180
EDA180Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile EDA180 · EDA180
EDA180 appartiene a Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile EDA180 nel catalogo Cilindri elettrici.
EDA180 · Cilindri elettrici e attuatori lineari
Il cilindro fornisce un'estensione guidata. Definire insieme spinta, corsa, velocità, ciclo e collegamento del carico.
Confronta EDA180
Per EDA180, leggi Precisione di posizionamento | livello di precisione, Diametro della sfera, Rigidezza della vite a ricircolo di sfere secondo il gruppo e la variante mostrati. Confrontare disegni di vite e collegamenti. Verificare spinta, estensione e velocità insieme; massimi separati non definiscono un punto operativo.
Parametri e ambiti di applicazione
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| Diametro della sfera Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Ball diameter | 12.7mm mm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Ball screw rigidity | / |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 80 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | — |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Ca (KN) | 224 KN |
| Interasse delle pulegge sincrone Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 231mm mm |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Coa (KN) | 663 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Tapered roller bearing HR 32312 Jx2; Source column: Cor (KN) | 295 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Tapered roller bearing HR 32312 Jx2; Source column: Cr (KN) | 233 KN |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 135 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 245 |
| Diametro Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Diameter | 63 mm mm |
| Specifiche dell’ingranaggio condotto Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 14M65T76.5 T |
| Specifiche dell'ingranaggio motore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 14M65T86.5 T |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 10 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 10 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 16 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | 50 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | — |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Lead of ball screw | 20mm mm |
| Finecorsa Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 180x180 mm; Source column: Limit switch | Proximity switch |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M60x2 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | — |
| Velocità massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 180x180 mm; Source column: Maximum allowed speed Rotation angle of piston rod | ≤250 mm/s mm/s |
| Spinta massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 180x180 mm; Source column: Maximum thrust allowed | ≤250KN KN |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Motor specifications that can be directly installed | NO |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 36 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 36 |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 142A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 130A、180A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 180A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 180A、200A、220A |
| Angolo di rotazione dello stelo del pistone Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 180x180 mm; Source column: | ±0.3° ° |
| Scalable length Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 180x180 mm; Source column: Scalable length | ≤2000mm mm |
| Albero della vite Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Screw shaft | 50K14 |
| Rapporto di snellezza Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Slenderness ratio | 1:50 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 966 |
| Larghezza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 65mm mm |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| Tipo Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: G6320-8; Source column: Type | Ball screw |
| Diametro interno Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 180x180 mm; Source column: internal diameter | φ160mm mm |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ150 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ150 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ120 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ120 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | Φ60 |
Parametri di base
| Diametro esterno | Diametro interno | Spinta massima consentita | Scalable length | Maximum allowed speed Rotation angle of piston rod | Finecorsa | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 180x180 mm | φ160mm mm | ≤250KN KN | ≤2000mm mm | ≤250 mm/s | ±0.3° ° | Proximity switch | |||||||||||||||||||
Opzioni elencate nella fonte
| Avanzamento della vite a ricircolo di sfere | Rapporto di velocità della puleggia sincrona (ingresso: uscita) | Specifiche dei motori installabili direttamente | Riduttori abbinabili | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20mm mm | 1:1 | / | / | NO | 142A | 130A、180A | |||||||
| 180A | 180A、200A、220A | ||||||||||||
Parametri della vite a ricircolo di sfere
| Modello della vite a ricircolo di sfere | Tipo | Diametro | Avanzamento della vite a ricircolo di sfere | Ca (KN) | Coa (KN) | Rigidezza della vite a ricircolo di sfere | Diametro della sfera | Albero della vite | Rapporto di snellezza | Precisione di posizionamento | livello di precisione | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G6320-8 | Ball screw | 63 mm | 20mm mm | 224 KN | 663 KN | / | 12.7mm mm | 50K14 | 1:50 | C5/±0.01 | C7/±0.02 | |||||||||||||
Parametri dei cuscinetti
| Modello del cuscinetto | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Tapered roller bearing HR 32312 Jx2 | 233 KN | 295 KN | |||
Pulegge dentate e cinghia
| Rapporto di velocità delle pulegge sincrone | Specifiche dell'ingranaggio motore | Specifiche dell’ingranaggio condotto | Numero di denti dell’ingranaggio conduttore | Numero di denti della ruota condotta | Interasse delle pulegge sincrone | Circonferenza della cinghia sincrona | Larghezza della cinghia sincrona | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 14M65T86.5 T | 14M65T76.5 T | 36 | 36 | 231mm mm | 966 | 65mm mm | |||||||
Tabella di corrispondenza delle dimensioni (mm)
| Tipo di collegamento del carico | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ150 | Φ120 | — | 80 | 135 | 10 | 16 | — | — | M60x2 | |||||||||||||
| Internal thread | Φ150 | Φ120 | Φ60 | — | 245 | 10 | 50 | — | — | — | |||||||||||||
