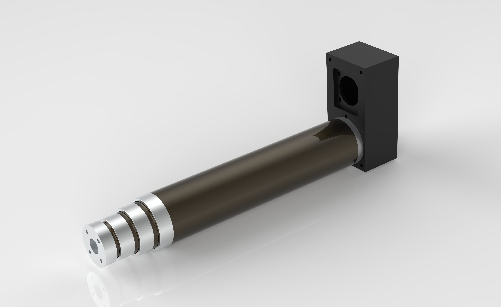

Model reference Produktabbildung von EDF90 aus der Quelle Quellbild in voller Auflösung öffnen

Elektrozylinder · Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDF94

EDF90Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDF94

EDF90 gehört zu Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDF94 im Katalog Elektrozylinder.

Serie: Hochpräziser Servo-Elektrozylinder für hohe Lasten mit anpassbarem Hub EDF94
Konfigurationen: Keine aufgeführt; nennen Sie Ihre Konfiguration in der Anfrage

Parameter Anfrageentwurf

EDF90 · Elektrozylinder und Linearaktuatoren

Ein Elektrozylinder erzeugt eine geführte Ausfahrbewegung. Schubkraft, Hub, Geschwindigkeit, Arbeitszyklus und Lastanschluss als gemeinsame Baugruppenanforderung festlegen.

EDF90 vergleichen

Für EDF90 diese aufgeführten Angaben vergleichen: Maximal zulässige Schubkraft: ≤100KG；Ausfahrbare Länge: ≤1800mm. Beide Werte sind Obergrenzen aus dem Katalog; sie sind nicht zwingend gleichzeitig erreichbar. Die konkrete Konfiguration prüfen. Spindel- und Anschlusszeichnungen der vorgesehenen Baugruppe vergleichen. Schubkraft, Auszug und Geschwindigkeit gemeinsam prüfen; einzelne Höchstwerte ergeben keinen nutzbaren Betriebspunkt.

Parameter und Geltungsbereiche

Außendurchmesser Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell	Φ90 mm mm
Maximal zulässige Schubkraft Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell	≤100KG KG
Ausfahrbare Länge Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell	≤1800mm mm
Maximal zulässige Geschwindigkeit Quellenbedingung; noch nicht strukturiert · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Aktuelles technisches Modell	≤50 mm/s mm/s

Grundparameter

Außendurchmesser		Innendurchmesser				Maximal zulässige Schubkraft							Scalable length				Maximum allowed speed Rotation angle of piston rod					Endschalter
Φ90 mm		φ50mm mm				≤100KG KG							≤1800mm mm				≤50 mm/s			±0.3° °		NO

In der Quelle aufgeführte Optionen

Steigung der Kugelgewindespindel	Drehzahlverhältnis des Synchronrads (Eingang: Ausgang)			Spezifikationen direkt montierbarer Motoren	Kombinierbare Getriebe
08mm mm	1:1	/	/	NO	60A	60A、80A
12mm mm
20mm mm

Kugelgewindeparameter

Modell der Kugelgewindespindel	Typ	Durchmesser	Steigung der Kugelgewindespindel	Ca (KN)	Coa (KN)	Steifigkeit der Kugelgewindespindel	Kugeldurchmesser	Spindelwelle	Schlankheitsgrad	Positioniergenauigkeit \| Genauigkeitsstufe
/	Trapezoidal thread rod	Multiple speciﬁcations	08mm mm	/ KN	/ KN	/	/	75K20	/	C10/±0.5
/			12mm mm	/ KN	/ KN	/	/
/			20mm mm	/ KN	/ KN	/	/

Abtrieb und Geschwindigkeit

Motor power			400W (60A) W		750W(80A) W
Rated speed			3000 rpm		3000 rpm
Rated torque			1.27 N.M		2.39 N.M
Reduction ratio		Lead of ball screw (mm) mm	Rated thrust (KN) KN	Rated speed (mm/s) mm/s	Rated thrust (KN) KN	Rated speed (mm/s) mm/s
Synchronous wheel speed ratio	1	08	0.2	30	0.37	30
		12	0.13	30	0.25	30
		20	0.08	30	0.15	30
planetary reducer speed ratio	5	08	1	30	-	-
		12	0.67	30	1.25	30
		20	0.4	30	0.75	30
	10	08	-	-	-	-
		12	1.33	30	-	-
		20	0.8	30	-	-

Maßzuordnungstabelle (mm)

Scalable length（mm） mm		500 mm		600 mm	800 mm	1000 mm	1200 mm	1350 mm	1500 mm			1650 mm	1800 mm
Initial length【L】（mm） mm		464 mm		499 mm	559 mm	629 mm	699 mm	749 mm	799 mm			849 mm	884 mm
