Modules linéaires · Module linéaire intégré

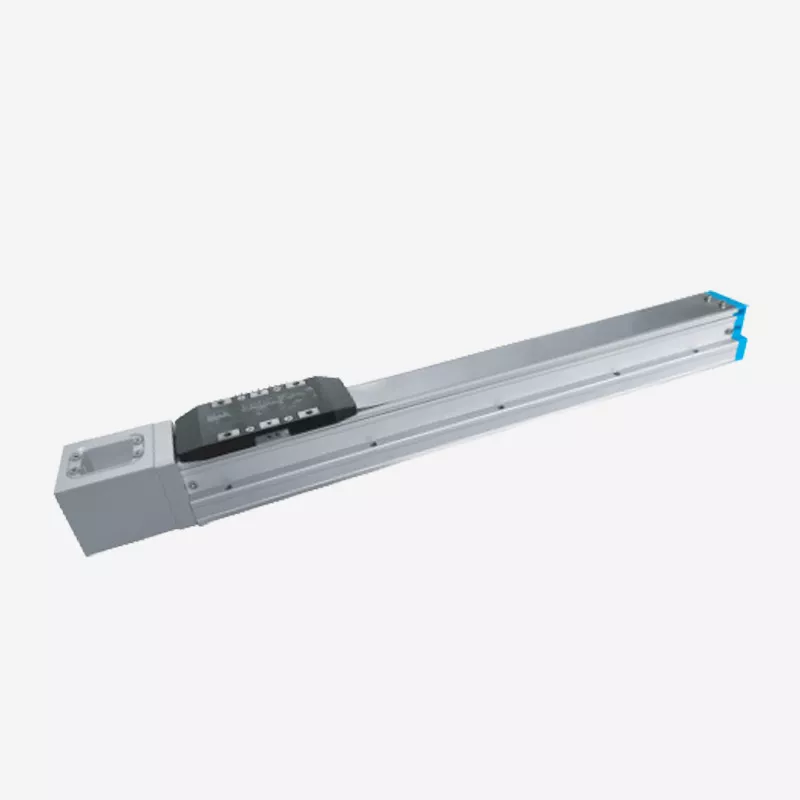

MTH12Module linéaire intégré KTH12
MTH12 appartient à Module linéaire intégré dans le catalogue Modules linéaires.
MTH12 · Modules linéaires à vis à billes
La vis transforme la rotation en déplacement du chariot. Comparez pas, course utile et encombrement du chariot et du moteur.
Comparer MTH12
Pour MTH12, comparez ces données : Course maximale: 1050 mm；Puissance du moteur: 400 W. Vérifiez positionnement, charge et vitesse pour le même pas et montage. En vertical, prévoyez maintien de charge et freinage.
Paramètres et leur applicabilité
| Ball-screw lead (mm) | Maximum speed · 3000 rpm (mm/s) | Horizontal load (kg) | Vertical load (kg) | Rated thrust (N) |
|---|---|---|---|---|
| 5 | 250 | 110 | 33 | 1388 |
| 10 | 500 | 88 | 22 | 694 |
| 20 | 1000 | 40 | 10 | 347 |
| 32 | 1600 | 30 | 8 | 218 |
Stroke over800mm requires lower speed; replacement speed ratings are not printed.
Main1250mm/ordering1050mm source conflict is retained.
| Course maximale Modèle technique actuel | 1050 mm |
|---|---|
| Puissance du moteur Modèle technique actuel | 400 W |
| Ball screw diameter 400 | 16 mm |
| Motor installation reference 400 | BC: outside; BL: left; BR: right; BM: lower. Source ordering reference only. |
| Power output (table condition) 400 | 400 W |
| Ordering example (reference) 400 | MTH12-L05-500-BC-F0-40-B-C4 |
| Overhang MP 400 | 606 N.m |
| Overhang MR 400 | 606 N.m |
| Overhang MY 400 | 1168 N.m |
| Repeatability C · 400 | ±0.01 mm |
| Repeatability P · 400 | ±0.008 mm |
| Sensor ordering reference 400 | C4:672/674 photoelectric switch; E5:not supplied. No outside/inside or motor-direction mapping is inferred. |
| Original accuracy code reference 400 | Main table C±0.01/P±0.008; ordering code L±0.01/P±0.008. The original code letters are retained, not merged. |
| Stroke increment 400 | 50 mm |
| Stroke range 400 | 50–1250 mm |
| Source stroke conflict 400 | Main table and overview:50–1250mm; ordering column:50–1050mm. Confirm the conflicting1050/1250 limits for stroke above1050; do not silently replace either source. |
