وحدات خطية · وحدة حركة خطية مدمجة

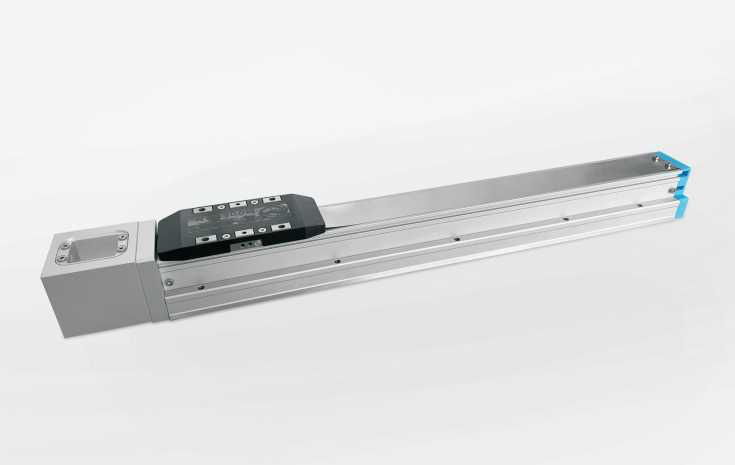

MTH8وحدة حركة خطية مدمجة KTH8
MTH8 ينتمي إلى وحدة حركة خطية مدمجة في كتالوج وحدات خطية.
MTH8 · وحدات خطية بلولب كروي
يحوّل اللولب الدوران إلى حركة العربة. قارن خطوة اللولب والمشوار المفيد ومساحة العربة والمحرك.
مقارنة MTH8
للطراز MTH8، قارن هذه البيانات: أقصى شوط: 1050 mm；قدرة المحرك: 200 W. راجع التموضع والحمل والسرعة عند نفس الخطوة والتركيب. للحركة الرأسية، أدرج متطلبات تثبيت الحمل والكبح.
المعلمات ونطاق تطبيقها
| Ball-screw lead (mm) | Maximum speed · 3000 rpm (mm/s) | Horizontal load (kg) | Vertical load (kg) | Rated thrust (N) |
|---|---|---|---|---|
| 5 | 250 | 50 | 15 | 683 |
| 10 | 500 | 30 | 8 | 341 |
| 20 | 1000 | 18 | 3 | 174 |
| 32 | 1600 | 9 | - | 85 |
Stroke over750mm requires lower speed; replacement speed ratings are not printed.
The source dash is not a zero or a documented vertical rating.
| أقصى شوط الطراز الفني الحالي | 1050 mm |
|---|---|
| قدرة المحرك الطراز الفني الحالي | 200 W |
| Ball screw diameter 200 | 16 mm |
| Motor installation reference 200 | BC: outside; BL: left; BR: right; BM: lower. Source ordering reference only. |
| Power output (table condition) 200 | 200 W |
| Ordering example (reference) 200 | MTH8-L05-500-BC-F0-20-B-C4 |
| Overhang MP 200 | 320 N.m |
| Overhang MR 200 | 630 N.m |
| Overhang MY 200 | 320 N.m |
| Repeatability C · 200 | ±0.01 mm |
| Repeatability P · 200 | ±0.008 mm |
| Sensor ordering reference 200 | C4:672/674 photoelectric switch; E5:not supplied. No outside/inside or motor-direction mapping is inferred. |
| Original accuracy code reference 200 | Main table C±0.01/P±0.008; ordering code L±0.01/P±0.008. The original code letters are retained, not merged. |
| Stroke increment 200 | 50 mm |
| Stroke range 200 | 50–1050 mm |
