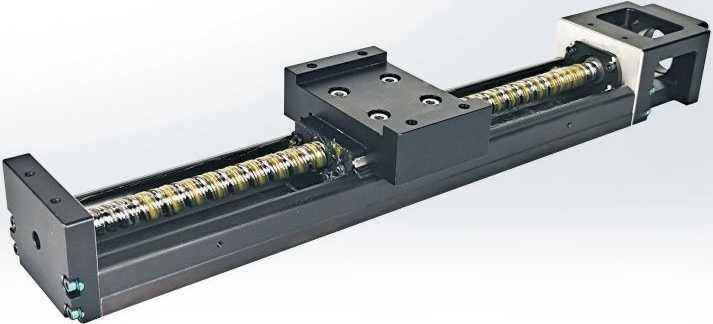

TKK100Série de módulos KK HTKK100
TKK100 pertence a Série de módulos TKK no catálogo Módulos lineares.
TKK100 · Módulos e mesas lineares
Defina curso útil, carga móvel, orientação e requisitos de posicionamento. Compare acionamento e montagem antes da escolha.
Comparar TKK100
Para TKK100, leia Application reference, Installation reference, Sensor ordering reference conforme o grupo e a variante mostrados. Use dimensões e dados do modelo exato. Compare carga, velocidade e posicionamento com suas condições.
Parâmetros e sua aplicabilidade
| Application reference | The source family description integrates a ball screw with a U-shaped guide for compact linear motion, listing semiconductor, medical, automotive and automation equipment. |
|---|---|
| Installation reference | Source optional accessories:aluminum cover,bellows,motor-adaptor flange and limit switch. The chosen motor/flange fit requires its own source dimensions. |
| Sensor ordering reference | S0:limit rail only; S1:Omron SX671; S2:Omron SX674; S3:SUNXGL-12F; S4:SUNXGL-N12F-PX10; no mark:no switch. |
| Ordering reference | Source sizes60/86/100; TKK100 lead20mm; ordering rail list980/1080/1180/1280/1380mm. P:precision/C:general; A:standard slide/S:light slide; slide quantity1/2. |
| Binário de arranque Modelo técnico atual · Starting torque source grades: 12 N-cm (C), 15 N-cm (C), 17 N-cm (P), 20 N-cm (P), 23 N-cm (P), 25 N-cm (P) Source reference only; no sellable configuration mapping. | [17, 20, 23, 25, 15] N-cm |
| Comprimento da guia Modelo técnico atual · Source rail lengths L2 in mm; rail length is distinct from travel stroke. Source reference only; no sellable configuration mapping. | [980, 1080, 1180, 1280, 1380] mm |
| Velocidade máxima 精密级 · 20 · Condição dos dados de origem; não foi estabelecida qualquer relação com uma configuração comercial · Source rail length L2: 1180 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 750 mm/s |
| Velocidade máxima 精密级 · 20 · Condição dos dados de origem; não foi estabelecida qualquer relação com uma configuração comercial · Source rail length L2: 1280 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 510 mm/s |
| Velocidade máxima 一般级 · 20 · Condição dos dados de origem; não foi estabelecida qualquer relação com uma configuração comercial · Source rail length L2: 1180 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 750 mm/s |
| Velocidade máxima 一般级 · 20 · Condição dos dados de origem; não foi estabelecida qualquer relação com uma configuração comercial · Source rail length L2: 1380 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 530 mm/s |
| Velocidade máxima 一般级 · 20 · Condição dos dados de origem; não foi estabelecida qualquer relação com uma configuração comercial · Source rail length L2: 1280 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 630 mm/s |
| Velocidade máxima 精密级 · 20 · Condição dos dados de origem; não foi estabelecida qualquer relação com uma configuração comercial · Source rail length L2: 1380 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 440 mm/s |
Maximum-speed source reference · original p.109
| Lead(mm) | Rail length L2(mm) | Precision P | General C |
|---|---|---|---|
| 20 | 980 | 1120 mm/s | 800 mm/s |
| 20 | 1080 | 980 mm/s | 800 mm/s |
| 20 | 1180 | 750 mm/s | 750 mm/s |
| 20 | 1280 | 510 mm/s | 630 mm/s |
| 20 | 1380 | 440 mm/s | 530 mm/s |
Rail length L2 is distinct from travel stroke. These values remain source references.
Accuracy class source reference · original p.110
| Rail length(mm) | Grade P/C | Position characteristic(as printed) | Position accuracy(as printed) | Travel parallelism(as printed) | Starting torque |
|---|---|---|---|---|---|
| 980/1080 | P | ±0.005 | 0.035 | 0.025 | 17 N-cm |
| 980/1080 | C | ±0.01 | - | - | 12 N-cm |
| 1180 | P | ±0.005 | 0.040 | 0.03 | 20 N-cm |
| 1180 | C | ±0.01 | - | - | 12 N-cm |
| 1280 | P | ±0.005 | 0.045 | 0.035 | 23 N-cm |
| 1280 | C | ±0.01 | - | - | 15 N-cm |
| 1380 | P | ±0.005 | 005 | 0.04 | 25 N-cm |
| 1380 | C | ±0.01 | - | - | 15 N-cm |
Positional-column units are not printed in this excerpt; values and grade letters are retained.
At rail1380, the source positional-accuracy cell reads005; its intended decimal value requires confirmation.
Ball-screw source ratings · TKK10020 · original p.109
| Parameter | Current source value |
|---|---|
| Nominal diameter(as printed) | 20 |
| Lead | 20 mm |
| Ball screw dynamic rating(pair as printed) | 7046 / 4782 N |
| Ball screw static rating(pair as printed) | 12544 / 9163 N |
The paired screw-rating numbers remain in printed order; grade correspondence is not stated.
Guide source ratings · TKK10020 · original p.109
| Slide type | Dynamic rating | Static rating |
|---|---|---|
| A | 39200 N | 63406 N |
| S | - N | - N |
Permissible static moments · TKK10020 · original p.109
| Slide | Pitch MP | Yaw MY | Roll MR |
|---|---|---|---|
| A1 | 960 N-m | 960 N-m | 2205 N-m |
| A2 | 4763 N-m | 4763 N-m | 4410 N-m |
| S1 | - N-m | - N-m | - N-m |
| S2 | - N-m | - N-m | - N-m |
