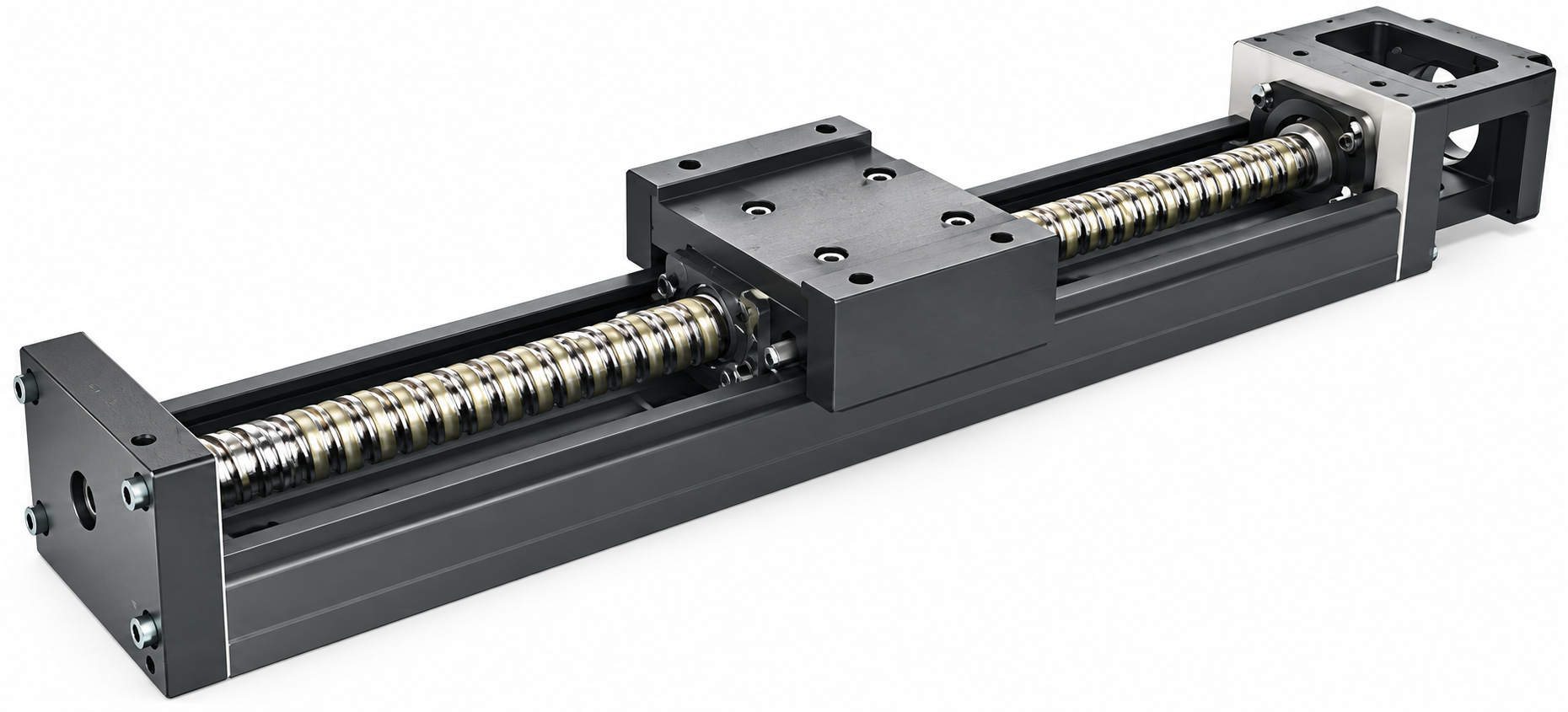

وحدات خطية · سلسلة وحدات TKK
TKK130سلسلة وحدات KK HTKK130
TKK130 ينتمي إلى سلسلة وحدات TKK في كتالوج وحدات خطية.
TKK130 · الوحدات والطاولات الخطية
حدّد المشوار المفيد والحمل المتحرك واتجاه التركيب ومتطلبات التموضع. قارن آلية الدفع والتركيب قبل الاختيار.
مقارنة TKK130
للطراز TKK130، اقرأ Application reference, Available source scope, عزم البدء حسب مجموعة المعلمات والمتغير المعروضين. استخدم أبعاد وبيانات الطراز المحدد. قارن الحمل والسرعة والتموضع مع شروط كل منها.
المعلمات ونطاق تطبيقها
| Application reference | The source family description integrates a ball screw with a U-shaped guide for compact linear motion, listing semiconductor, medical, automotive and automation equipment. |
|---|---|
| Available source scope | Only shared accuracy rows are available for this size in the reviewed chapter; dedicated load,speed and ordering specifications require an additional exact-model source. |
| عزم البدء الطراز الفني الحالي · Starting torque source grades: 15 N-cm (C), 18 N-cm (C), 25 N-cm (P), 27 N-cm (P) Source reference only; no sellable configuration mapping. | [25, 27, 15, 18] N-cm |
| طول السكة الطراز الفني الحالي · Source rail lengths L2 in mm; rail length is distinct from travel stroke. Source reference only; no sellable configuration mapping. | [980, 1180, 1380, 1680] mm |
Accuracy class source reference · original p.110
| Rail length(mm) | Grade P/C | Position characteristic(as printed) | Position accuracy(as printed) | Travel parallelism(as printed) | Starting torque |
|---|---|---|---|---|---|
| 980 | P | ±0.005 | 0.035 | 0.025 | 25 N-cm |
| 980 | C | ±0.01 | - | - | 15 N-cm |
| 1180/1380 | P | ±0.005 | 0.04 | 0.03 | 25 N-cm |
| 1180/1380 | C | ±0.01 | - | - | 15 N-cm |
| 1680 | P | ±0.007 | 0.05 | 0.04 | 27 N-cm |
| 1680 | C | ±0.012 | - | - | 18 N-cm |
Positional-column units are not printed in this excerpt; values and grade letters are retained.
This size appears in the shared accuracy table. Dedicated main load/speed/ordering specifications are not provided in this reviewed chapter.
