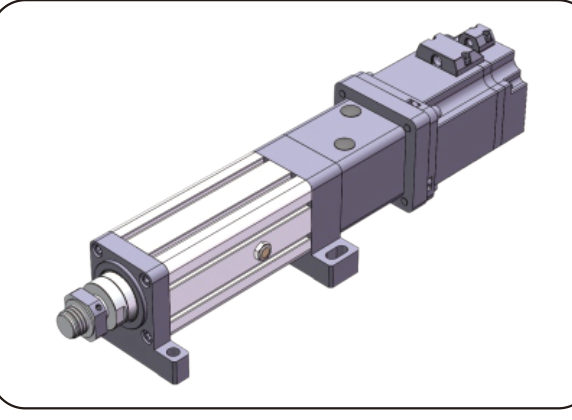

EDA135Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile EDA135 · EDA135
EDA135 appartiene a Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile EDA135 nel catalogo Cilindri elettrici.
EDA135 · Cilindri elettrici e attuatori lineari
Il cilindro fornisce un'estensione guidata. Definire insieme spinta, corsa, velocità, ciclo e collegamento del carico.
Confronta EDA135
Per EDA135, leggi Precisione di posizionamento | livello di precisione, Diametro della sfera, Rigidezza della vite a ricircolo di sfere secondo il gruppo e la variante mostrati. Confrontare disegni di vite e collegamenti. Verificare spinta, estensione e velocità insieme; massimi separati non definiscono un punto operativo.
Parametri e ambiti di applicazione
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| Diametro della sfera Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Ball diameter | 7.144mm mm |
| Diametro della sfera Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFS5020-3.8; Source column: Ball diameter | 6.35mm mm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Ball screw rigidity | / |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFS5020-3.8; Source column: Ball screw rigidity | 66Kgf/μm Kgf/μm |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 70 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 45 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Ca (KN) | 104.1 KN |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFS5020-3.8; Source column: Ca (KN) | 13.7 KN |
| Interasse delle pulegge sincrone Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 196mm mm |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Coa (KN) | 251.2 KN |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFS5020-3.8; Source column: Coa (KN) | 130.7 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Deep groove ball bearing 6211x2; Source column: Cor (KN) | 29.2 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Flat thrust bearing 51311; Source column: Cor (KN) | 246 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Deep groove ball bearing 6211x2; Source column: Cr (KN) | 43.4 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Flat thrust bearing 51311; Source column: Cr (KN) | 119 KN |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 120 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 50 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 245 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 165 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 245 |
| Diametro Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Diameter | 50 mm mm |
| Specifiche dell’ingranaggio condotto Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 14M50T62 T |
| Specifiche dell'ingranaggio motore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 14M50T72 T |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 10 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 10 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 10 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 10 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 10 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 14 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 40 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 60 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 40.3 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | — |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | — |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | — |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | — |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 85 |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 85 |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 86 |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Lead of ball screw | 10mm mm |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFS5020-3.8; Source column: Lead of ball screw | 20mm mm |
| Finecorsa Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 134x134 mm; Source column: Limit switch | Magnetic switch Proximity switch |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M50x2 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M30x1.5 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| Velocità massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 134x134 mm; Source column: Maximum allowed speed Rotation angle of piston rod | ≤250 mm/s mm/s |
| Spinta massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 134x134 mm; Source column: Maximum thrust allowed | ≤100KN KN |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Motor specifications that can be directly installed | 130框伺服 |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Motor specifications that can be directly installed | 180框伺服 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 28 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of active gear teeth | 24 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of active gear teeth | 18 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 28 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of driven wheel teeth | 36 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of driven wheel teeth | 36 |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 115A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 80A 100A 、 、130A、180A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 142A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 130A、180A |
| Angolo di rotazione dello stelo del pistone Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 134x134 mm; Source column: | ±0.3° ° |
| Scalable length Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 134x134 mm; Source column: Scalable length | ≤2000mm mm |
| Albero della vite Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Screw shaft | 40K12 |
| Rapporto di snellezza Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Slenderness ratio | 1:50 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 784 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Synchronous belt circumference | 812 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Synchronous belt circumference | 784 |
| Larghezza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 50mm mm |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Synchronous wheel speed ratio (input: output) | 1.5:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Synchronous wheel speed ratio (input: output) | 2:1 |
| Tipo Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: JFZ5010-8; Source column: Type | Ball screw |
| Diametro interno Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 134x134 mm; Source column: internal diameter | φ120mm mm |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ110 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ110 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ110 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ110 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ110 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ90 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ90 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ90 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ90 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ90 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ40 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ50 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ40 |
Parametri di base
| Diametro esterno | Diametro interno | Spinta massima consentita | Scalable length | Maximum allowed speed Rotation angle of piston rod | Finecorsa | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 134x134 mm | φ120mm mm | ≤100KN KN | ≤2000mm mm | ≤250 mm/s | ±0.3° ° | Magnetic switch Proximity switch | |||||||||||||||||
Opzioni elencate nella fonte
| Avanzamento della vite a ricircolo di sfere | Rapporto di velocità della puleggia sincrona (ingresso: uscita) | Specifiche dei motori installabili direttamente | Riduttori abbinabili | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10mm mm | 1:1 | 1.5:1 | 2:1 | 130框伺服 | 180框伺服 | 115A | 80A 100A 、 、130A、180A | ||||||
| 20mm mm | 142A | 130A、180A | |||||||||||
Parametri della vite a ricircolo di sfere
| Modello della vite a ricircolo di sfere | Tipo | Diametro | Avanzamento della vite a ricircolo di sfere | Ca (KN) | Coa (KN) | Rigidezza della vite a ricircolo di sfere | Diametro della sfera | Albero della vite | Rapporto di snellezza | Precisione di posizionamento | livello di precisione | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JFZ5010-8 | Ball screw | 50 mm | 10mm mm | 104.1 KN | 251.2 KN | / | 7.144mm mm | 40K12 | 1:50 | C5/±0.01 | C7/±0.02 | |||||||||||
| SFS5020-3.8 | 20mm mm | 13.7 KN | 130.7 KN | 66Kgf/μm Kgf/μm | 6.35mm mm | |||||||||||||||||
Parametri dei cuscinetti
| Modello del cuscinetto | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball bearing 6211x2 | 43.4 KN | 29.2 KN | |||
| Flat thrust bearing 51311 | 119 KN | 246 KN | |||
Pulegge dentate e cinghia
| Rapporto di velocità delle pulegge sincrone | Specifiche dell'ingranaggio motore | Specifiche dell’ingranaggio condotto | Numero di denti dell’ingranaggio conduttore | Numero di denti della ruota condotta | Interasse delle pulegge sincrone | Circonferenza della cinghia sincrona | Larghezza della cinghia sincrona | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 14M50T72 T | 14M50T62 T | 28 | 28 | 196mm mm | 784 | 50mm mm | |||||
| 1.5:1 | 24 | 36 | 812 | |||||||||
| 2:1 | 18 | 36 | 784 | |||||||||
Tabella di corrispondenza delle dimensioni (mm)
| Tipo di collegamento del carico | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ110 | Φ90 | — | 70 | 120 | 10 | 14 | — | — | M50x2 | ||||||||||||
| Internal thread | Φ110 | Φ90 | — | 45 | 50 | 10 | — | — | — | M30x1.5 | ||||||||||||
| Type I connector | Φ110 | Φ90 | Φ40 | — | 245 | 10 | 40 | 85 | — | — | ||||||||||||
| Fisheye bearing | Φ110 | Φ90 | Φ50 | — | 165 | 10 | 60 | — | — | — | ||||||||||||
| Y-joint | Φ110 | Φ90 | Φ40 | — | 245 | 10 | 40.3 | 86 | 85 | — | ||||||||||||
