أسطوانات كهربائية · أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص

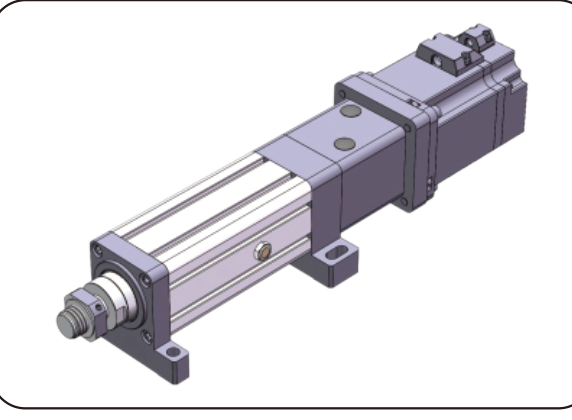

EDA245أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص · EDA245
EDA245 ينتمي إلى أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص في كتالوج أسطوانات كهربائية.
EDA245 · أسطوانات كهربائية ومشغلات خطية
توفر الأسطوانة حركة امتداد موجهة. حدّد الدفع والمشوار والسرعة ودورة العمل ووصلة الحمل كمطلب لمجموعة واحدة.
مقارنة EDA245
للطراز EDA245، اقرأ دقة تحديد الموضع | مستوى الدقة, قطر الكرة, صلابة اللولب الكروي حسب مجموعة المعلمات والمتغير المعروضين. قارن رسومات اللولب والوصلات. راجع الدفع والامتداد والسرعة معاً؛ الحدود القصوى المنفصلة لا تحدد نقطة تشغيل.
المعلمات ونطاق تطبيقها
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Ball diameter | 12.7mm mm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Ball screw rigidity | / |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 90 |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | — |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Ca (KN) | 403.3 KN |
| المسافة بين مركزي البكرتين المتزامنتين الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 280mm mm |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Coa (KN) | 1210.7 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Cylindrical roller bearings NJ2215EMx2; Source column: Cor (KN) | 172 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Thrust self-aligning roller bearing 29415; Source column: Cor (KN) | 1370 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Cylindrical roller bearings NJ2215EMx2; Source column: Cr (KN) | 136 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Thrust self-aligning roller bearing 29415; Source column: Cr (KN) | 490 KN |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 150 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 285 |
| القطر شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Diameter | 80 mm mm |
| مواصفات الترس المُدار الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 14M50T86 T |
| مواصفات الترس القائد الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 14M50T86 T |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 8 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 8 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 24 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | 55 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | — |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Lead of ball screw | 20mm mm |
| مفتاح نهاية الشوط شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ210 mm; Source column: Limit switch | Proximity switch |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M80x2 |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | — |
| السرعة القصوى المسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ210 mm; Source column: Maximum allowed speed Rotation angle of piston rod | ≤250 mm/s mm/s |
| أقصى قوة دفع مسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ210 mm; Source column: Maximum thrust allowed | ≤400KN KN |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Motor specifications that can be directly installed | NO |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 45 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 45 |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 180A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 180A、200A、220A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 220A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 180A、200A、220A |
| زاوية دوران قضيب المكبس شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ210 mm; Source column: | ±0.3° ° |
| Scalable length شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ210 mm; Source column: Scalable length | ≤2000mm mm |
| عمود اللولب شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Screw shaft | 70K20 |
| نسبة النحافة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Slenderness ratio | 1:50 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 1190 |
| عرض الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 50mm mm |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| النوع شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF8020-8; Source column: Type | Ball screw |
| القطر الداخلي شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ210 mm; Source column: internal diameter | φ180mm mm |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ180 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ180 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ140 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ140 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | Φ70 |
المعلمات الأساسية
| القطر الخارجي | القطر الداخلي | أقصى قوة دفع مسموح بها | Scalable length | Maximum allowed speed Rotation angle of piston rod | مفتاح نهاية الشوط | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Φ210 mm | φ180mm mm | ≤400KN KN | ≤2000mm mm | ≤250 mm/s | ±0.3° ° | Proximity switch | ||||||||||||||||||||||
الخيارات المدرجة في المصدر
| تقدّم اللولب الكروي | نسبة سرعة العجلة المتزامنة (الدخل: الخرج) | مواصفات المحركات القابلة للتركيب المباشر | مخفضات يمكن مواءمتها | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20mm mm | 1:1 | / | / | NO | 180A | 180A、200A、220A | |||||||
| 220A | 180A、200A、220A | ||||||||||||
معلمات البرغي الكروي
| طراز اللولب الكروي | النوع | القطر | تقدّم اللولب الكروي | Ca (KN) | Coa (KN) | صلابة اللولب الكروي | قطر الكرة | عمود اللولب | نسبة النحافة | دقة تحديد الموضع | مستوى الدقة | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JF8020-8 | Ball screw | 80 mm | 20mm mm | 403.3 KN | 1210.7 KN | / | 12.7mm mm | 70K20 | 1:50 | C5/±0.01 | C7/±0.02 | ||||||||||||||||
معلمات المحمل
| طراز المحمل | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Cylindrical roller bearings NJ2215EMx2 | 136 KN | 172 KN | |||
| Thrust self-aligning roller bearing 29415 | 490 KN | 1370 KN |
بكرات التوقيت والسير
| نسبة سرعة البكرات المتزامنة | مواصفات الترس القائد | مواصفات الترس المُدار | عدد أسنان ترس القيادة | عدد أسنان العجلة المُدارة | المسافة بين مركزي البكرتين المتزامنتين | محيط الحزام المتزامن | عرض الحزام المتزامن | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 14M50T86 T | 14M50T86 T | 45 | 45 | 280mm mm | 1190 | 50mm mm | ||||||||||
جدول مطابقة الأبعاد (mm)
| نوع توصيل الحمل | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ180 | Φ140 | — | 90 | 150 | 8 | 24 | — | — | M80x2 | |||||||||||||
| Internal thread | Φ180 | Φ140 | Φ70 | — | 285 | 8 | 55 | — | — | — | |||||||||||||
