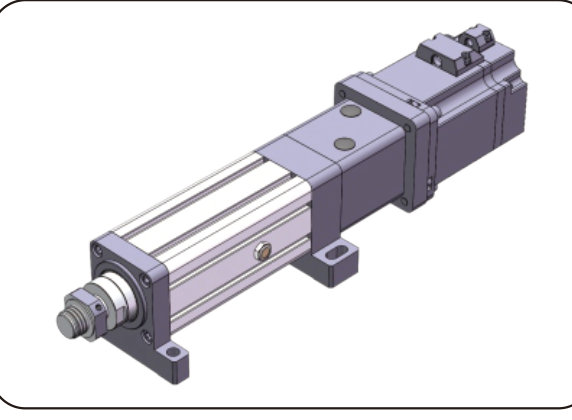

EDA300أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص · EDA300
EDA300 ينتمي إلى أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص في كتالوج أسطوانات كهربائية.
EDA300 · أسطوانات كهربائية ومشغلات خطية
توفر الأسطوانة حركة امتداد موجهة. حدّد الدفع والمشوار والسرعة ودورة العمل ووصلة الحمل كمطلب لمجموعة واحدة.
مقارنة EDA300
للطراز EDA300، اقرأ دقة تحديد الموضع | مستوى الدقة, قطر الكرة, صلابة اللولب الكروي حسب مجموعة المعلمات والمتغير المعروضين. قارن رسومات اللولب والوصلات. راجع الدفع والامتداد والسرعة معاً؛ الحدود القصوى المنفصلة لا تحدد نقطة تشغيل.
المعلمات ونطاق تطبيقها
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Ball diameter | 12.7mm mm |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10025-8; Source column: Ball diameter | 15.875mm mm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Ball screw rigidity | / |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10025-8; Source column: Ball screw rigidity | / |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Ca (KN) | 444.9 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10025-8; Source column: Ca (KN) | 603.3 KN |
| المسافة بين مركزي البكرتين المتزامنتين الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 280mm mm |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Coa (KN) | 1526.9 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10025-8; Source column: Coa (KN) | 1891.2 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Deep groove ball 6217-ZZx2; Source column: Cor (KN) | 63.8 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Thrust self-aligning roller bearing 29417; Source column: Cor (KN) | 1730 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Deep groove ball 6217-ZZx2; Source column: Cr (KN) | 83.3 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Thrust self-aligning roller bearing 29417; Source column: Cr (KN) | 600 KN |
| القطر شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Diameter | 100 mm mm |
| مواصفات الترس المُدار الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 14M50T86 T |
| مواصفات الترس القائد الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 14M50T86 T |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Lead of ball screw | 20mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10025-8; Source column: Lead of ball screw | 25mm mm |
| مفتاح نهاية الشوط شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ280 mm; Source column: Limit switch | Proximity switch |
| السرعة القصوى المسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ280 mm; Source column: Maximum allowed speed Rotation angle of piston rod | ≤250 mm/s mm/s |
| أقصى قوة دفع مسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ280 mm; Source column: Maximum thrust allowed | ≤600KN KN |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Motor specifications that can be directly installed | NO |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 45 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 45 |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 220A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Reducers that can be matched | 180A、200A、220A |
| زاوية دوران قضيب المكبس شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ280 mm; Source column: | ±0.3° ° |
| Scalable length شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ280 mm; Source column: Scalable length | ≤2000mm mm |
| عمود اللولب شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Screw shaft | 75K20 |
| نسبة النحافة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Slenderness ratio | 1:50 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 1190 |
| عرض الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 50mm mm |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 20mm; Source column: Synchronous wheel speed ratio (input: output) | / |
| النوع شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: JF10020-8; Source column: Type | Ball screw |
| القطر الداخلي شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: Φ280 mm; Source column: internal diameter | φ230mm mm |
المعلمات الأساسية
| القطر الخارجي | القطر الداخلي | أقصى قوة دفع مسموح بها | Scalable length | Maximum allowed speed Rotation angle of piston rod | مفتاح نهاية الشوط | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Φ280 mm | φ230mm mm | ≤600KN KN | ≤2000mm mm | ≤250 mm/s | ±0.3° ° | Proximity switch | ||||||||||||||||||||||||||
الخيارات المدرجة في المصدر
| تقدّم اللولب الكروي | نسبة سرعة العجلة المتزامنة (الدخل: الخرج) | مواصفات المحركات القابلة للتركيب المباشر | مخفضات يمكن مواءمتها | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20mm mm | 1:1 | / | / | NO | 220A | 180A、200A、220A | |||||||
| 25mm mm | |||||||||||||
معلمات البرغي الكروي
| طراز اللولب الكروي | النوع | القطر | تقدّم اللولب الكروي | Ca (KN) | Coa (KN) | صلابة اللولب الكروي | قطر الكرة | عمود اللولب | نسبة النحافة | دقة تحديد الموضع | مستوى الدقة | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JF10020-8 | Ball screw | 100 mm | 20mm mm | 444.9 KN | 1526.9 KN | / | 12.7mm mm | 75K20 | 1:50 | C5/±0.01 | C7/±0.02 | ||||||||||||||||||||
| JF10025-8 | 25mm mm | 603.3 KN | 1891.2 KN | / | 15.875mm mm | ||||||||||||||||||||||||||
معلمات المحمل
| طراز المحمل | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball 6217-ZZx2 | 83.3 KN | 63.8 KN | |||
| Thrust self-aligning roller bearing 29417 | 600 KN | 1730 KN |
بكرات التوقيت والسير
| نسبة سرعة البكرات المتزامنة | مواصفات الترس القائد | مواصفات الترس المُدار | عدد أسنان ترس القيادة | عدد أسنان العجلة المُدارة | المسافة بين مركزي البكرتين المتزامنتين | محيط الحزام المتزامن | عرض الحزام المتزامن | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 14M50T86 T | 14M50T86 T | 45 | 45 | 280mm mm | 1190 | 50mm mm | ||||||||||||||
