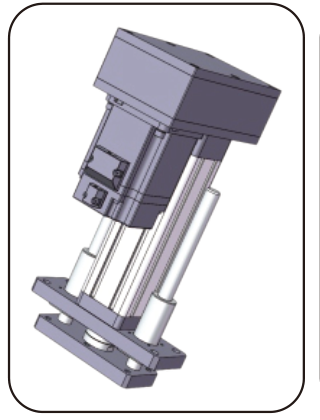

EDA60 · 전동 실린더와 리니어 액추에이터
전동 실린더는 안내된 확장 운동을 제공합니다. 추력, 스트로크, 속도, 작업 주기, 하중 연결을 하나의 조립체 요구로 정리합니다.
EDA60 비교
EDA60의 L01, L03, L04는 표시된 파라미터 그룹과 변형별로 확인하세요. 해당 스크루와 연결 도면을 비교합니다. 추력, 확장량, 속도를 함께 확인하며 개별 최대값만으로 운전점을 정하지 않습니다.
매개변수와 적용 범위
| L01 확인 대기 조건 · 현재 기술 모델 | {"L1": {"add_mm": 85, "source_variable": "Scalable length"}, "L2": {"add_mm": 196, "source_variable": "Scalable length"}} |
|---|---|
| L03 확인 대기 조건 · 현재 기술 모델 | {"L1": {"add_mm": 85, "source_variable": "Scalable length"}, "L2": {"add_mm": 196, "source_variable": "Scalable length"}} |
| L04 확인 대기 조건 · 현재 기술 모델 | {"L1": {"add_mm": 85, "source_variable": "Scalable length"}, "L2": {"add_mm": 196, "source_variable": "Scalable length"}} |
| L06 확인 대기 조건 · 현재 기술 모델 | {"L1": {"add_mm": 100, "source_variable": "Scalable length"}, "L2": {"add_mm": 245, "source_variable": "Scalable length"}} |
| L07 확인 대기 조건 · 현재 기술 모델 | {"L1": {"add_mm": 100, "source_variable": "Scalable length"}, "L2": {"add_mm": 196, "source_variable": "Scalable length"}} |
| 볼 직경 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Ball diameter | 3.175mm mm |
| 볼 직경 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1616-1.8; Source column: Ball diameter | 2.778mm mm |
| 볼스크루 강성 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Ball screw rigidity | 32Kgf/μm Kgf/μm |
| 볼스크루 강성 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1610-3; Source column: Ball screw rigidity | 26Kgf/μm Kgf/μm |
| 볼스크루 강성 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1616-1.8; Source column: Ball screw rigidity | 14Kgf/μm Kgf/μm |
| C 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 30 |
| C 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 30 |
| C 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Ca (KN) | 13.5 KN |
| Ca (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1610-3; Source column: Ca (KN) | 10.8 KN |
| Ca (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1616-1.8; Source column: Ca (KN) | 5.4 KN |
| Ca (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1620-1.8; Source column: Ca (KN) | 5.4 KN |
| Coa (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Coa (KN) | 29.9 KN |
| Coa (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1610-3; Source column: Coa (KN) | 23.5 KN |
| Coa (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1616-1.8; Source column: Coa (KN) | 11.1 KN |
| Coa (KN) 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1620-1.8; Source column: Coa (KN) | 11.4 KN |
| Cor (KN) 현재 기술 모델 · Bearing parameters:; Source row: Deep groove ball 6301-ZZ; Source column: Cor (KN) | 4.2 KN |
| Cr (KN) 현재 기술 모델 · Bearing parameters:; Source row: Deep groove ball 6301-ZZ; Source column: Cr (KN) | 9.7 KN |
| D 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 50 |
| D 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 20 |
| D 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 95 |
| D 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 61 |
| D 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 95 |
| 직경 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Diameter | 16 mm mm |
| 종동 기어 사양 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 5M15T29 T |
| 구동 기어 사양 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 5M15T29 T |
| E 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 3 |
| E 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 3 |
| E 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 3 |
| E 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 3 |
| E 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 3 |
| F 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 11 |
| F 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 16 |
| F 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 21 |
| F 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 16 |
| G 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | 33 |
| G 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | 33 |
| G 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | 33 |
| G 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | 33 |
| G 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 32 |
| H 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 32 |
| H 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 32 |
| 내경 원본 조건; 아직 구조화되지 않음 · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · 현재 기술 모델 · Basic parameters:; Source row: 61x61mm; Source column: internal diameter | φ50 mm mm |
| 볼스크루 리드 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Lead of ball screw | 05mm mm |
| 볼스크루 리드 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1610-3; Source column: Lead of ball screw | 10mm mm |
| 볼스크루 리드 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1616-1.8; Source column: Lead of ball screw | 16mm mm |
| 볼스크루 리드 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFA1620-1.8; Source column: Lead of ball screw | 20mm mm |
| 리미트 스위치 원본 조건; 아직 구조화되지 않음 · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · 현재 기술 모델 · Basic parameters:; Source row: 61x61mm; Source column: | Magnetic switch |
| M 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M20x1.5 |
| M 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M16 |
| M 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| 최대 허용 속도 원본 조건; 아직 구조화되지 않음 · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · 현재 기술 모델 · Basic parameters:; Source row: 61x61mm; Source column: | ≤500 mm/s mm/s |
| 최대 허용 추력 원본 조건; 아직 구조화되지 않음 · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · 현재 기술 모델 · Basic parameters:; Source row: 61x61mm; Source column: Maximum thrust allowed | ≤2.7KN KN |
| 직접 장착 가능한 모터 사양 현재 기술 모델 · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 60A |
| 직접 장착 가능한 모터 사양 현재 기술 모델 · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 57B |
| 구동 기어 잇수 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 36 |
| 구동 기어 잇수 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of active gear teeth | 24 |
| 구동 기어 잇수 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of active gear teeth | 24 |
| 종동 휠 잇수 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 36 |
| 종동 휠 잇수 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of driven wheel teeth | 36 |
| 종동 휠 잇수 현재 기술 모델 · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of driven wheel teeth | 48 |
| 조합 가능한 감속기 현재 기술 모델 · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | NO |
| 피스톤 로드 회전각 원본 조건; 아직 구조화되지 않음 · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · 현재 기술 모델 · Basic parameters:; Source row: 61x61mm; Source column: Maximum allowed speed Rotation angle of piston rod Limit switch | ±0.3° ° |
| Scalable length 원본 조건; 아직 구조화되지 않음 · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · 현재 기술 모델 · Basic parameters:; Source row: 61x61mm; Source column: Scalable length | ≤800 mm mm |
| 스크루 샤프트 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Screw shaft | 10K3 |
| 동기 휠 속도비 (입력: 출력) 현재 기술 모델 · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| 동기 휠 속도비 (입력: 출력) 현재 기술 모델 · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1.5:1 |
| 동기 휠 속도비 (입력: 출력) 현재 기술 모델 · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 2:1 |
| 유형 원본 조건; 아직 구조화되지 않음 · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · 현재 기술 모델 · Ball screw parameters; Source row: SFNU1605-4; Source column: Type | Ball screw |
| ΦA 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ50 |
| ΦA 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ50 |
| ΦA 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ50 |
| ΦA 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ50 |
| ΦA 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ50 |
| ΦB 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ35 |
| ΦB 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ35 |
| ΦB 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ35 |
| ΦB 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ35 |
| ΦB 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ35 |
| ΦC 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ16 |
| ΦC 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ16 |
| ΦC 현재 기술 모델 · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ16 |
기본 매개변수
| 외경 | 내경 | 최대 허용 추력 | Scalable length | Maximum allowed speed Rotation angle of piston rod Limit switch | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 61x61mm mm | φ50 mm | ≤2.7KN KN | ≤800 mm | ≤500 mm/s | ±0.3° ° | Magnetic switch | |||||||||||||||||||||||
원본에 기재된 옵션
| 볼스크루 리드 | 동기 휠 속도비 (입력: 출력) | 직접 장착 가능한 모터 사양 | 조합 가능한 감속기 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05mm mm | 1:1 | 1.5:1 | 2:1 | 60A | 57B | NO | ||||||||||||
| 10mm mm | ||||||||||||||||||
| 16mm mm | ||||||||||||||||||
| 20mm mm | ||||||||||||||||||
볼 스크루 매개변수
| 볼스크루 모델 | 유형 | 직경 | 볼스크루 리드 | Ca (KN) | Coa (KN) | 볼스크루 강성 | 볼 직경 | 스크루 샤프트 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFNU1605-4 | Ball screw | 16 mm | 05mm mm | 13.5 KN | 29.9 KN | 32Kgf/μm Kgf/μm | 3.175mm mm | 10K3 | |||||||||||||
| SFNU1610-3 | 10mm mm | 10.8 KN | 23.5 KN | 26Kgf/μm Kgf/μm | |||||||||||||||||
| SFA1616-1.8 | 16mm mm | 5.4 KN | 11.1 KN | 14Kgf/μm Kgf/μm | 2.778mm mm | ||||||||||||||||
| SFA1620-1.8 | 20mm mm | 5.4 KN | 11.4 KN | ||||||||||||||||||
베어링 매개변수
| 베어링 모델 | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball 6301-ZZ | 9.7 KN | 4.2 KN | |||
타이밍 풀리 및 벨트
| 동기 풀리 속도비 | 구동 기어 사양 | 종동 기어 사양 | 구동 기어 잇수 | 종동 휠 잇수 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 5M15T29 T | 5M15T29 T | 36 | 36 | |||||||
| 1.5:1 | 24 | 36 | |||||||||
| 2:1 | 24 | 48 | |||||||||
치수 대응 표 (mm)
| 부하 연결 방식 | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ50 | Φ35 | — | 30 | 50 | 3 | 11 | — | 33 | M20x1.5 | ||||||||||||||
| Internal thread | Φ50 | Φ35 | — | 30 | 20 | 3 | — | — | 33 | M16 | ||||||||||||||
| Type I connector | Φ50 | Φ35 | Φ16 | — | 95 | 3 | 16 | 32 | 33 | — | ||||||||||||||
| Fisheye bearing | Φ50 | Φ35 | Φ16 | — | 61 | 3 | 21 | — | 33 | — | ||||||||||||||
| Y-joint | Φ50 | Φ35 | Φ16 | — | 95 | 3 | 16 | 32 | 32 | — | ||||||||||||||
