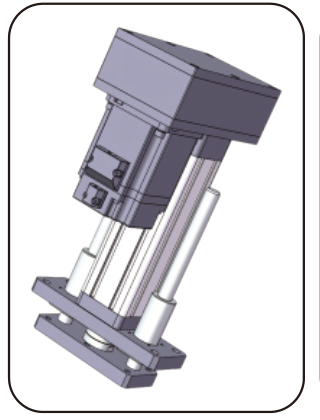

EDA75ZCilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile EDA75Z
EDA75Z appartiene a Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile nel catalogo Cilindri elettrici.
EDA75Z · Cilindri elettrici e attuatori lineari
Il cilindro fornisce un'estensione guidata. Definire insieme spinta, corsa, velocità, ciclo e collegamento del carico.
Confronta EDA75Z
Per EDA75Z, leggi Precisione di posizionamento | livello di precisione, Diametro della sfera, Rigidezza della vite a ricircolo di sfere secondo il gruppo e la variante mostrati. Confrontare disegni di vite e collegamenti. Verificare spinta, estensione e velocità insieme; massimi separati non definiscono un punto operativo.
Parametri e ambiti di applicazione
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| Diametro della sfera Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Ball diameter | 3.175mm mm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Ball screw rigidity | 39Kgf/μm Kgf/μm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2010-3.8; Source column: Ball screw rigidity | 40Kgf/μm Kgf/μm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2020-1.8; Source column: Ball screw rigidity | 19Kgf/μm Kgf/μm |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 40 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 40 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Ca (KN) | 15.2 KN |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2010-3.8; Source column: Ca (KN) | 14.8 KN |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2020-1.8; Source column: Ca (KN) | 7.4 KN |
| Interasse delle pulegge sincrone Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 110mm mm |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Coa (KN) | 38 KN |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2010-3.8; Source column: Coa (KN) | 38 KN |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2020-1.8; Source column: Coa (KN) | 17.2 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Deep groove ball 6206-ZZ; Source column: Cor (KN) | 11.3 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Flat thrust bearing 51206; Source column: Cor (KN) | 58 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Deep groove ball 6206-ZZ; Source column: Cr (KN) | 19.5 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Flat thrust bearing 51206; Source column: Cr (KN) | 29.3 KN |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 65 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 25 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 118 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 72 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 118 |
| Diametro Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Diameter | 20 mm mm |
| Specifiche dell’ingranaggio condotto Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 5M25T42 T |
| Specifiche dell'ingranaggio motore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 5M25T42 T |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 3 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 12 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 20 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 25 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 20 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | 41 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | 41 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | 41 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | 41 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 44.4 |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 40 |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 40 |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Lead of ball screw | 05mm mm |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2010-3.8; Source column: Lead of ball screw | 10mm mm |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA2020-1.8; Source column: Lead of ball screw | 20mm mm |
| Finecorsa Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 75x75 mm; Source column: | Magnetic switch |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M30x1.5 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M20 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| Velocità massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 75x75 mm; Source column: | ≤500 mm/s mm/s |
| Spinta massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 75x75 mm; Source column: Maximum thrust allowed | ≤8KN KN |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 100A |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 130A |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 40 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of active gear teeth | 30 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of active gear teeth | 30 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 40 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of driven wheel teeth | 45 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of driven wheel teeth | 60 |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 60A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 60A、80A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 90A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 60A、80A、100A、130A |
| Angolo di rotazione dello stelo del pistone Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 75x75 mm; Source column: Maximum allowed speed Rotation angle of piston rod Limit switch | ±0.3° ° |
| Scalable length Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 75x75 mm; Source column: Scalable length | ≤600 mm mm |
| Albero della vite Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Screw shaft | 22K6 |
| Rapporto di snellezza Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Slenderness ratio | 1:30 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 420 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Synchronous belt circumference | 410 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Synchronous belt circumference | 450 |
| Larghezza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 25mm mm |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1.5:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 2:1 |
| Tipo Condizione sorgente; non ancora strutturata · (Note: The lead screw load is for a stroke of ≤ 300mm, and for a stroke greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU2005-4; Source column: Type | Ball screw |
| Diametro interno Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 75x75 mm; Source column: internal diameter | φ63 mm mm |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ60 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ60 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ60 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ60 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ60 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ45 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ45 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ45 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ45 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ45 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ20 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ20 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ20 |
Parametri di base
| Diametro esterno | Diametro interno | Spinta massima consentita | Scalable length | Maximum allowed speed Rotation angle of piston rod Limit switch | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75x75 mm | φ63 mm | ≤8KN KN | ≤600 mm | ≤500 mm/s | ±0.3° ° | Magnetic switch | ||||||||||||||||||
Opzioni elencate nella fonte
| Avanzamento della vite a ricircolo di sfere | Rapporto di velocità della puleggia sincrona (ingresso: uscita) | Specifiche dei motori installabili direttamente | Riduttori abbinabili | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05mm mm | 1:1 | 1.5:1 | 2:1 | 100A | 130A | 60A | 60A、80A | ||||||
| 10mm mm | |||||||||||||
| 90A | 60A、80A、100A、130A | ||||||||||||
| 20mm mm | |||||||||||||
Parametri della vite a ricircolo di sfere
| Modello della vite a ricircolo di sfere | Tipo | Diametro | Avanzamento della vite a ricircolo di sfere | Ca (KN) | Coa (KN) | Rigidezza della vite a ricircolo di sfere | Diametro della sfera | Albero della vite | Rapporto di snellezza | Precisione di posizionamento | livello di precisione | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFNU2005-4 | Ball screw | 20 mm | 05mm mm | 15.2 KN | 38 KN | 39Kgf/μm Kgf/μm | 3.175mm mm | 22K6 | 1:30 | C5/±0.01 | C7/±0.02 | |||||||||||||
| SFA2010-3.8 | 10mm mm | 14.8 KN | 38 KN | 40Kgf/μm Kgf/μm | ||||||||||||||||||||
| SFA2020-1.8 | 20mm mm | 7.4 KN | 17.2 KN | 19Kgf/μm Kgf/μm | ||||||||||||||||||||
Parametri dei cuscinetti
| Modello del cuscinetto | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball 6206-ZZ | 19.5 KN | 11.3 KN | |||
| Flat thrust bearing 51206 | 29.3 KN | 58 KN | |||
Pulegge dentate e cinghia
| Rapporto di velocità delle pulegge sincrone | Specifiche dell'ingranaggio motore | Specifiche dell’ingranaggio condotto | Numero di denti dell’ingranaggio conduttore | Numero di denti della ruota condotta | Interasse delle pulegge sincrone | Circonferenza della cinghia sincrona | Larghezza della cinghia sincrona | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 5M25T42 T | 5M25T42 T | 40 | 40 | 110mm mm | 420 | 25mm mm | |||||||
| 1.5:1 | 30 | 45 | 410 | |||||||||||
| 2:1 | 30 | 60 | 450 | |||||||||||
Tabella di corrispondenza delle dimensioni (mm)
| Tipo di collegamento del carico | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ60 | Φ45 | — | 40 | 65 | 3 | 12 | — | 41 | M30x1.5 | ||||||||||||
| Internal thread | Φ60 | Φ45 | — | 40 | 25 | 3 | — | — | 41 | M20 | ||||||||||||
| Type I connector | Φ60 | Φ45 | Φ20 | — | 118 | 3 | 20 | 40 | 41 | — | ||||||||||||
| Fisheye bearing | Φ60 | Φ45 | Φ20 | — | 72 | 3 | 25 | — | 41 | — | ||||||||||||
| Y-joint | Φ60 | Φ45 | Φ20 | — | 118 | 3 | 20 | 40 | 44.4 | — | ||||||||||||
