أسطوانات كهربائية · أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص EDA80

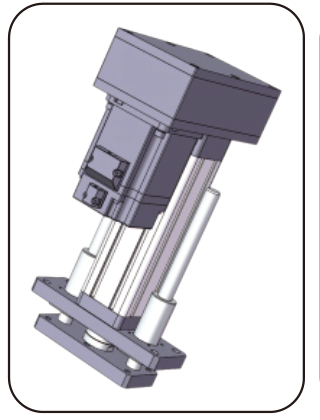

EDA80أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص EDA80
EDA80 ينتمي إلى أسطوانة كهربائية مؤازرة عالية الدقة للأحمال الكبيرة مع شوط قابل للتخصيص EDA80 في كتالوج أسطوانات كهربائية.
EDA80 · أسطوانات كهربائية ومشغلات خطية
توفر الأسطوانة حركة امتداد موجهة. حدّد الدفع والمشوار والسرعة ودورة العمل ووصلة الحمل كمطلب لمجموعة واحدة.
مقارنة EDA80
للطراز EDA80، اقرأ دقة تحديد الموضع | مستوى الدقة, قطر الكرة, صلابة اللولب الكروي حسب مجموعة المعلمات والمتغير المعروضين. قارن رسومات اللولب والوصلات. راجع الدفع والامتداد والسرعة معاً؛ الحدود القصوى المنفصلة لا تحدد نقطة تشغيل.
المعلمات ونطاق تطبيقها
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| دقة تحديد الموضع | مستوى الدقة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Ball diameter | 3.175mm mm |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2510-4; Source column: Ball diameter | 4.762mm mm |
| قطر الكرة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA2525-1.8; Source column: Ball diameter | 3.175mm mm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Ball screw rigidity | 45Kgf/μm Kgf/μm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2510-4; Source column: Ball screw rigidity | 50Kgf/μm Kgf/μm |
| صلابة اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA2525-1.8; Source column: Ball screw rigidity | 22Kgf/μm Kgf/μm |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 40 |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 40 |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Ca (KN) | 16.9 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2510-4; Source column: Ca (KN) | 28.9 KN |
| Ca (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA2525-1.8; Source column: Ca (KN) | 8.2 KN |
| المسافة بين مركزي البكرتين المتزامنتين الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 110mm mm |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Coa (KN) | 48 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2510-4; Source column: Coa (KN) | 71.5 KN |
| Coa (KN) شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA2525-1.8; Source column: Coa (KN) | 21.5 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Deep groove ball 6206-ZZ x2; Source column: Cor (KN) | 11.3 KN |
| Cor (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Flat thrust bearing 51206; Source column: Cor (KN) | 58 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Deep groove ball 6206-ZZ x2; Source column: Cr (KN) | 19.5 KN |
| Cr (KN) الطراز الفني الحالي · Bearing parameters:; Source row: Flat thrust bearing 51206; Source column: Cr (KN) | 29.3 KN |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 65 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 25 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 150 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 80 |
| D الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 150 |
| القطر شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Diameter | 25 mm mm |
| مواصفات الترس المُدار الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 5M25T42 T |
| مواصفات الترس القائد الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 5M25T42 T |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 3 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 3 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 3 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 3 |
| E الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 3 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 12 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 30 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 31 |
| F الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 35 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | 46 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | 46 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | 46 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | 46 |
| G الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 70 |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 51 |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 73 |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Lead of ball screw | 05mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2510-4; Source column: Lead of ball screw | 10mm mm |
| تقدّم اللولب الكروي شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFA2525-1.8; Source column: Lead of ball screw | 25mm mm |
| مفتاح نهاية الشوط شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 80x80 mm; Source column: | Magnetic switch |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M30x1.5 |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M20 |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| السرعة القصوى المسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 80x80 mm; Source column: | ≤1000 mm/s mm/s |
| أقصى قوة دفع مسموح بها شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 80x80 mm; Source column: Maximum thrust allowed | ≤20KN KN |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 80A |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 100A |
| مواصفات المحركات القابلة للتركيب المباشر الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 130A |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 40 |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of active gear teeth | 30 |
| عدد أسنان ترس القيادة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of active gear teeth | 30 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 40 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of driven wheel teeth | 45 |
| عدد أسنان العجلة المُدارة الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of driven wheel teeth | 60 |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 60A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 60A、80A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 90A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 10mm; Source column: Reducers that can be matched | 60A、80A、100A、130A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 25mm; Source column: Reducers that can be matched | 115A |
| مخفضات يمكن مواءمتها الطراز الفني الحالي · Optional configuration:; Source row: 25mm; Source column: Reducers that can be matched | 80 A 、 100A 、130A、180A |
| زاوية دوران قضيب المكبس شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 80x80 mm; Source column: Maximum allowed speed Rotation angle of piston rod Limit switch | ±0.3° ° |
| Scalable length شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 80x80 mm; Source column: Scalable length | ≤750 mm mm |
| عمود اللولب شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Screw shaft | 22K6 |
| نسبة النحافة شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Slenderness ratio | 1:30 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 420 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Synchronous belt circumference | 410 |
| محيط الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Synchronous belt circumference | 450 |
| عرض الحزام المتزامن الطراز الفني الحالي · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 25mm mm |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1.5:1 |
| نسبة سرعة العجلة المتزامنة (الدخل: الخرج) الطراز الفني الحالي · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 2:1 |
| النوع شرط المصدر؛ لم تتم هيكلته بعد · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · الطراز الفني الحالي · Ball screw parameters; Source row: SFNU2505-4; Source column: Type | Ball screw |
| القطر الداخلي شرط المصدر؛ لم تتم هيكلته بعد · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · الطراز الفني الحالي · Basic parameters:; Source row: 80x80 mm; Source column: internal diameter | φ65 mm mm |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ65 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ65 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ65 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ65 |
| ΦA الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ65 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ50 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ50 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ50 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ50 |
| ΦB الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ50 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ30 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ25 |
| ΦC الطراز الفني الحالي · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ30 |
المعلمات الأساسية
| القطر الخارجي | القطر الداخلي | أقصى قوة دفع مسموح بها | Scalable length | Maximum allowed speed Rotation angle of piston rod Limit switch | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80x80 mm | φ65 mm | ≤20KN KN | ≤750 mm | ≤1000 mm/s | ±0.3° ° | Magnetic switch | ||||||||||||||||||||||
الخيارات المدرجة في المصدر
| تقدّم اللولب الكروي | نسبة سرعة العجلة المتزامنة (الدخل: الخرج) | مواصفات المحركات القابلة للتركيب المباشر | مخفضات يمكن مواءمتها | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05mm mm | 1:1 | 1.5:1 | 2:1 | 80A | 100A | 130A | 60A | 60A、80A | |||||||||
| 10mm mm | 90A | 60A、80A、100A、130A | |||||||||||||||
| 25mm mm | 115A | 80 A 、 100A 、130A、180A | |||||||||||||||
معلمات البرغي الكروي
| طراز اللولب الكروي | النوع | القطر | تقدّم اللولب الكروي | Ca (KN) | Coa (KN) | صلابة اللولب الكروي | قطر الكرة | عمود اللولب | نسبة النحافة | دقة تحديد الموضع | مستوى الدقة | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFNU2505-4 | Ball screw | 25 mm | 05mm mm | 16.9 KN | 48 KN | 45Kgf/μm Kgf/μm | 3.175mm mm | 22K6 | 1:30 | C5/±0.01 | C7/±0.02 | |||||||||||||||||
| SFNU2510-4 | 10mm mm | 28.9 KN | 71.5 KN | 50Kgf/μm Kgf/μm | 4.762mm mm | |||||||||||||||||||||||
| SFA2525-1.8 | 25mm mm | 8.2 KN | 21.5 KN | 22Kgf/μm Kgf/μm | 3.175mm mm | |||||||||||||||||||||||
معلمات المحمل
| طراز المحمل | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball 6206-ZZ x2 | 19.5 KN | 11.3 KN | |||
| Flat thrust bearing 51206 | 29.3 KN | 58 KN | |||
بكرات التوقيت والسير
| نسبة سرعة البكرات المتزامنة | مواصفات الترس القائد | مواصفات الترس المُدار | عدد أسنان ترس القيادة | عدد أسنان العجلة المُدارة | المسافة بين مركزي البكرتين المتزامنتين | محيط الحزام المتزامن | عرض الحزام المتزامن | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 5M25T42 T | 5M25T42 T | 40 | 40 | 110mm mm | 420 | 25mm mm | |||||||||||
| 1.5:1 | 30 | 45 | 410 | |||||||||||||||
| 2:1 | 30 | 60 | 450 | |||||||||||||||
جدول مطابقة الأبعاد (mm)
| نوع توصيل الحمل | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ65 | Φ50 | — | 40 | 65 | 3 | 12 | — | 46 | M30x1.5 | ||||||||||||||
| Internal thread | Φ65 | Φ50 | — | 40 | 25 | 3 | — | — | 46 | M20 | ||||||||||||||
| Type I connector | Φ65 | Φ50 | Φ30 | — | 150 | 3 | 30 | 51 | 46 | — | ||||||||||||||
| Fisheye bearing | Φ65 | Φ50 | Φ25 | — | 80 | 3 | 31 | — | 46 | — | ||||||||||||||
| Y-joint | Φ65 | Φ50 | Φ30 | — | 150 | 3 | 35 | 73 | 70 | — | ||||||||||||||
