وحدات خطية · سلسلة المحاور التلسكوبية
SL150سلسلة المحاور التلسكوبية HTSL150
SL150 ينتمي إلى سلسلة المحاور التلسكوبية في كتالوج وحدات خطية.

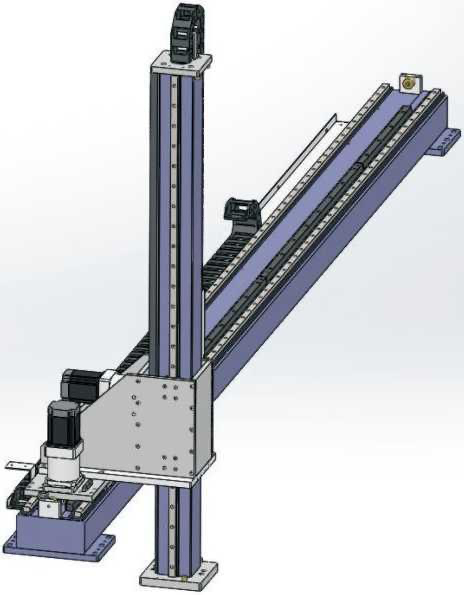

SL150 · محاور خطية تلسكوبية
يتغير امتداد المحور أثناء الحركة. قارن الحيز عند الانكماش والامتداد المفيد وموضع الحمل.
مقارنة SL150
للطراز SL150، قارن هذه البيانات: الحمل الرأسي: 300 kg；خطوة الترس: 250 mm. راجع الدعم والتركيب عبر كامل الامتداد. أدرج عزم الحمل ومساحة الكابلات.
المعلمات ونطاق تطبيقها
| قابلية التكرار الطراز الفني الحالي | ±0.1 mm |
|---|---|
| الحمل الرأسي الطراز الفني الحالي | 300 kg |
| خطوة الترس الطراز الفني الحالي | 250 mm |
| Application reference | The source describes telescopic shafts for handling, palletizing and sorting in logistics, automotive and medical equipment, with vertical transport as a space-saving application. |
| Gearbox number (printed header mm) | 180 mm |
| Gear specification | 3M |
| Linear guide (source code) | 30 |
| Installation reference | With and without bellows cover are shown on the facing source drawing page. |
| Ordering example (reference) | SL150-L250-S500-R160-C4-D |
| Sensor model | Outside FC307 (NPN) |
| Ordering and specification differences | The example gearbox isR160 and its annotation160mm; the basic table says180mm. |
| Stroke range and pitch (as printed) | 100-2050mm/间隔50 |
