Linearmodule · Modulbaureihe TKK
TKK50Modulbaureihe KK HTKK50
TKK50 gehört zu Modulbaureihe TKK im Katalog Linearmodule.
TKK50 · Linearmodule und Lineartische
Für eine Positionierachse zuerst nutzbaren Verfahrweg, bewegte Last, Einbaurichtung und Positionieranforderung festlegen. Antrieb und Befestigung vor der Auswahl vergleichen.
TKK50 vergleichen
Bei TKK50 die Angaben Positioniergenauigkeit (Präzisionsklasse), Parallelität während der Bewegung (Präzisionsklasse), Application reference nach dargestellter Parametergruppe und Variante lesen. Abmessungen und Bewegungsdaten des genauen Modells verwenden. Last, Geschwindigkeit und Positionierbedingungen gemeinsam vergleichen.
Parameter und Geltungsbereiche
| Positioniergenauigkeit (Präzisionsklasse) Aktuelles technisches Modell | 0.02 |
|---|---|
| Parallelität während der Bewegung (Präzisionsklasse) Aktuelles technisches Modell | 0.01 |

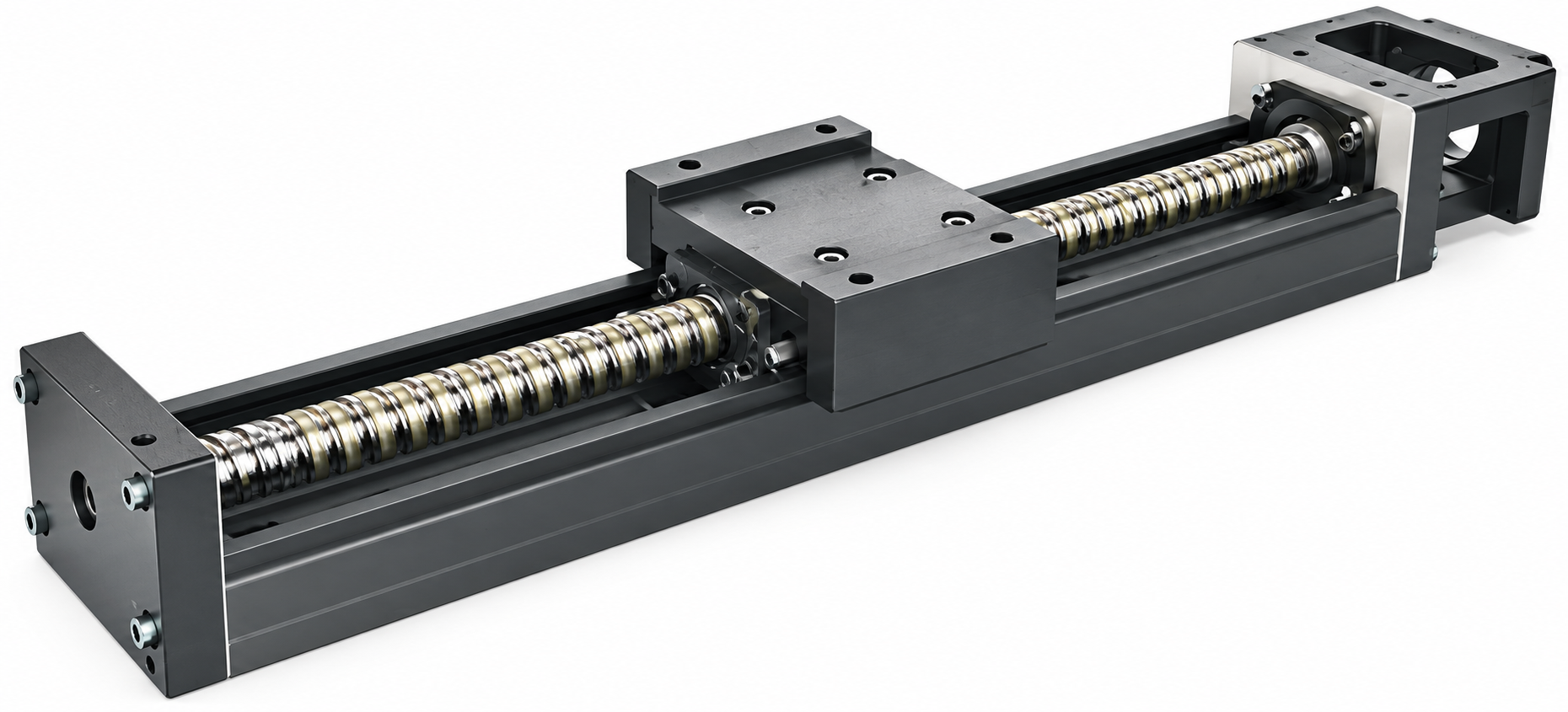

| Application reference | The source family description integrates a ball screw with a U-shaped guide for compact linear motion, listing semiconductor, medical, automotive and automation equipment. |
| Available source scope | Only shared accuracy rows are available for this size in the reviewed chapter; dedicated load,speed and ordering specifications require an additional exact-model source. |
| Anlaufmoment Aktuelles technisches Modell · Starting torque source grades: 2 N-cm (C), 4 N-cm (P) Source reference only; no sellable configuration mapping. | [4, 2] N-cm |
| Schienenlänge Aktuelles technisches Modell · Source rail lengths L2 in mm; rail length is distinct from travel stroke. Source reference only; no sellable configuration mapping. | [150, 200, 250, 300] mm |
Accuracy class source reference · original p.110
| Rail length(mm) | Grade P/C | Position characteristic(as printed) | Position accuracy(as printed) | Travel parallelism(as printed) | Starting torque |
|---|---|---|---|---|---|
| 150/200/250/300 | P | ±0.003 | 0.020 | 0.010 | 4 N-cm |
| 150/200/250/300 | C | ±0.01 | - | - | 2 N-cm |
Positional-column units are not printed in this excerpt; values and grade letters are retained.
This size appears in the shared accuracy table. Dedicated main load/speed/ordering specifications are not provided in this reviewed chapter.
