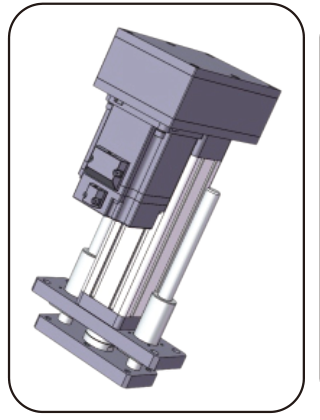

EDA60ZCilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile · EDA60Z
EDA60Z appartiene a Cilindro elettrico servoazionato ad alta precisione per carichi elevati con corsa personalizzabile nel catalogo Cilindri elettrici.
EDA60Z · Cilindri elettrici e attuatori lineari
Il cilindro fornisce un'estensione guidata. Definire insieme spinta, corsa, velocità, ciclo e collegamento del carico.
Confronta EDA60Z
Per EDA60Z, leggi Precisione di posizionamento | livello di precisione, Diametro della sfera, Rigidezza della vite a ricircolo di sfere secondo il gruppo e la variante mostrati. Confrontare disegni di vite e collegamenti. Verificare spinta, estensione e velocità insieme; massimi separati non definiscono un punto operativo.
Parametri e ambiti di applicazione
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Accuracy Positioning | accuracy level | C5/±0.01 |
|---|---|
| Precisione di posizionamento | livello di precisione Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Accuracy Positioning | accuracy level | C7/±0.02 |
| Diametro della sfera Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Ball diameter | 3.175mm mm |
| Diametro della sfera Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1616-1.8; Source column: Ball diameter | 2.778mm mm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Ball screw rigidity | 32Kgf/μm Kgf/μm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1610-3; Source column: Ball screw rigidity | 26Kgf/μm Kgf/μm |
| Rigidezza della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1616-1.8; Source column: Ball screw rigidity | 14Kgf/μm Kgf/μm |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: C | 30 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: C | 30 |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: C | — |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: C | — |
| C Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: C | — |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Ca (KN) | 13.5 KN |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1610-3; Source column: Ca (KN) | 10.8 KN |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1616-1.8; Source column: Ca (KN) | 5.4 KN |
| Ca (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1620-1.8; Source column: Ca (KN) | 5.4 KN |
| Interasse delle pulegge sincrone Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Center distance of synchronous wheel | 85mm mm |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Coa (KN) | 29.9 KN |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1610-3; Source column: Coa (KN) | 23.5 KN |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1616-1.8; Source column: Coa (KN) | 11.1 KN |
| Coa (KN) Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1620-1.8; Source column: Coa (KN) | 11.4 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Deep groove ball 6004-ZZ; Source column: Cor (KN) | 5.03 KN |
| Cor (KN) Modello tecnico attuale · Bearing parameters:; Source row: Thrust ball b earing 51105; Source column: Cor (KN) | 37 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Deep groove ball 6004-ZZ; Source column: Cr (KN) | 9.38 KN |
| Cr (KN) Modello tecnico attuale · Bearing parameters:; Source row: Thrust ball b earing 51105; Source column: Cr (KN) | 19.6 KN |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: D | 50 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: D | 20 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: D | 95 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: D | 61 |
| D Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: D | 95 |
| Diametro Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Diameter | 16 mm mm |
| Specifiche dell’ingranaggio condotto Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driven gear specifications | 5M20T30 T |
| Specifiche dell'ingranaggio motore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Driving gear specifications | 5M20T34 T |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: E | 3 |
| E Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: E | 3 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: F | 11 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: F | — |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: F | 16 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: F | 21 |
| F Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: F | 16 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: G | 33 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: G | 33 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: G | 33 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: G | 33 |
| G Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: G | 32 |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: H | 32 |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: H | — |
| H Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: H | 32 |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Lead of ball screw | 05mm mm |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1610-3; Source column: Lead of ball screw | 10mm mm |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1616-1.8; Source column: Lead of ball screw | 16mm mm |
| Avanzamento della vite a ricircolo di sfere Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFA1620-1.8; Source column: Lead of ball screw | 20mm mm |
| Finecorsa Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 61x61mm; Source column: | Magnetic switch |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: M | M20x1.5 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: M | M16 |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: M | — |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: M | — |
| M Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: M | — |
| Velocità massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 61x61mm; Source column: | ≤500 mm/s mm/s |
| Spinta massima consentita Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 61x61mm; Source column: Maximum thrust allowed | ≤5KN KN |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 80A |
| Specifiche dei motori installabili direttamente Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Motor specifications that can be directly installed | 86B |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of active gear teeth | 36 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of active gear teeth | 24 |
| Numero di denti dell’ingranaggio conduttore Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of active gear teeth | 24 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Number of driven wheel teeth | 36 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Number of driven wheel teeth | 36 |
| Numero di denti della ruota condotta Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Number of driven wheel teeth | 48 |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 60A |
| Riduttori abbinabili Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Reducers that can be matched | 60A 80A |
| Angolo di rotazione dello stelo del pistone Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 61x61mm; Source column: Maximum allowed speed Rotation angle of piston rod Limit switch | ±0.3° ° |
| Scalable length Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 61x61mm; Source column: Scalable length | ≤800 mm mm |
| Albero della vite Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Screw shaft | 14K5 |
| Rapporto di snellezza Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Slenderness ratio | 1:30 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt circumference | 350 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1.5:1; Source column: Synchronous belt circumference | 320 |
| Circonferenza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 2:1; Source column: Synchronous belt circumference | 355 |
| Larghezza della cinghia sincrona Modello tecnico attuale · Synchronous wheel and synchronous belt:; Source row: 1:1; Source column: Synchronous belt width | 20mm mm |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 1.5:1 |
| Rapporto di velocità della puleggia sincrona (ingresso: uscita) Modello tecnico attuale · Optional configuration:; Source row: 05mm; Source column: Synchronous wheel speed ratio (input: output) | 2:1 |
| Tipo Condizione sorgente; non ancora strutturata · (Note: The parameters of the ball screw are applicable to strokes ≤ 300mm. For strokes greater than 300mm, please consult our technical personnel.) · Modello tecnico attuale · Ball screw parameters; Source row: SFNU1605-4; Source column: Type | Ball screw |
| Diametro interno Condizione sorgente; non ancora strutturata · (Note: Thrust, stroke, and speed should be combined with actual usage, and the upper limit values of the three cannot be used together.) · Modello tecnico attuale · Basic parameters:; Source row: 61x61mm; Source column: internal diameter | φ50 mm mm |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦA | Φ50 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦA | Φ50 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦA | Φ50 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦA | Φ50 |
| ΦA Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦA | Φ50 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦB | Φ35 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦB | Φ35 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦB | Φ35 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦB | Φ35 |
| ΦB Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦB | Φ35 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: External thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Internal thread; Source column: ΦC | — |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Type I connector; Source column: ΦC | Φ16 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Fisheye bearing; Source column: ΦC | Φ16 |
| ΦC Modello tecnico attuale · Size Correspondence Table (Unit: mm); Source row: Y-joint; Source column: ΦC | Φ16 |
Parametri di base
| Diametro esterno | Diametro interno | Spinta massima consentita | Scalable length | Maximum allowed speed Rotation angle of piston rod Limit switch | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 61x61mm mm | φ50 mm | ≤5KN KN | ≤800 mm | ≤500 mm/s | ±0.3° ° | Magnetic switch | |||||||||||||||||||||
Opzioni elencate nella fonte
| Avanzamento della vite a ricircolo di sfere | Rapporto di velocità della puleggia sincrona (ingresso: uscita) | Specifiche dei motori installabili direttamente | Riduttori abbinabili | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05mm mm | 1:1 | 1.5:1 | 2:1 | 80A | 86B | 60A | 60A 80A | ||||||
| 10mm mm | |||||||||||||
| 16mm mm | |||||||||||||
| 20mm mm | |||||||||||||
Parametri della vite a ricircolo di sfere
| Modello della vite a ricircolo di sfere | Tipo | Diametro | Avanzamento della vite a ricircolo di sfere | Ca (KN) | Coa (KN) | Rigidezza della vite a ricircolo di sfere | Diametro della sfera | Albero della vite | Rapporto di snellezza | Precisione di posizionamento | livello di precisione | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFNU1605-4 | Ball screw | 16 mm | 05mm mm | 13.5 KN | 29.9 KN | 32Kgf/μm Kgf/μm | 3.175mm mm | 14K5 | 1:30 | C5/±0.01 | C7/±0.02 | ||||||||||||||||
| SFNU1610-3 | 10mm mm | 10.8 KN | 23.5 KN | 26Kgf/μm Kgf/μm | |||||||||||||||||||||||
| SFA1616-1.8 | 16mm mm | 5.4 KN | 11.1 KN | 14Kgf/μm Kgf/μm | 2.778mm mm | ||||||||||||||||||||||
| SFA1620-1.8 | 20mm mm | 5.4 KN | 11.4 KN | ||||||||||||||||||||||||
Parametri dei cuscinetti
| Modello del cuscinetto | Cr (KN) | Cor (KN) | |||
|---|---|---|---|---|---|
| Deep groove ball 6004-ZZ | 9.38 KN | 5.03 KN | |||
| Thrust ball b earing 51105 | 19.6 KN | 37 KN | |||
Pulegge dentate e cinghia
| Rapporto di velocità delle pulegge sincrone | Specifiche dell'ingranaggio motore | Specifiche dell’ingranaggio condotto | Numero di denti dell’ingranaggio conduttore | Numero di denti della ruota condotta | Interasse delle pulegge sincrone | Circonferenza della cinghia sincrona | Larghezza della cinghia sincrona | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:1 | 5M20T34 T | 5M20T30 T | 36 | 36 | 85mm mm | 350 | 20mm mm | ||||||||||
| 1.5:1 | 24 | 36 | 320 | ||||||||||||||
| 2:1 | 24 | 48 | 355 | ||||||||||||||
Tabella di corrispondenza delle dimensioni (mm)
| Tipo di collegamento del carico | ΦA | ΦB | ΦC | C | D | E | F | H | G | M | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| External thread | Φ50 | Φ35 | — | 30 | 50 | 3 | 11 | — | 33 | M20x1.5 | |||||||||||||
| Internal thread | Φ50 | Φ35 | — | 30 | 20 | 3 | — | — | 33 | M16 | |||||||||||||
| Type I connector | Φ50 | Φ35 | Φ16 | — | 95 | 3 | 16 | 32 | 33 | — | |||||||||||||
| Fisheye bearing | Φ50 | Φ35 | Φ16 | — | 61 | 3 | 21 | — | 33 | — | |||||||||||||
| Y-joint | Φ50 | Φ35 | Φ16 | — | 95 | 3 | 16 | 32 | 32 | — | |||||||||||||
