TKK60 gehört zu Modulbaureihe TKK im Katalog Linearmodule.
TKK60 · Linearmodule und Lineartische
Für eine Positionierachse zuerst nutzbaren Verfahrweg, bewegte Last, Einbaurichtung und Positionieranforderung festlegen. Antrieb und Befestigung vor der Auswahl vergleichen.
TKK60 vergleichen
Bei TKK60 die Angaben Application reference, Installation reference, Ordering example (reference) nach dargestellter Parametergruppe und Variante lesen. Abmessungen und Bewegungsdaten des genauen Modells verwenden. Last, Geschwindigkeit und Positionierbedingungen gemeinsam vergleichen.
Parameter und Geltungsbereiche

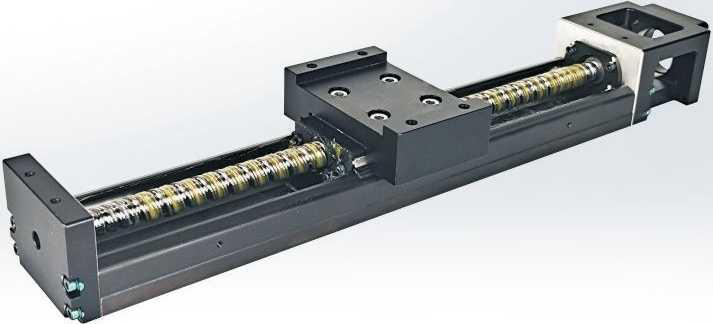

| Application reference | The source family description integrates a ball screw with a U-shaped guide for compact linear motion, listing semiconductor, medical, automotive and automation equipment. |
|---|---|
| Installation reference | Source optional accessories:aluminum cover,bellows,motor-adaptor flange and limit switch. The chosen motor/flange fit requires its own source dimensions. |
| Ordering example (reference) | TKK60 10 P E .400 E A2 E F0 S0 |
| Sensor ordering reference | S0:limit rail only; S1:Omron SX671; S2:Omron SX674; S3:SUNXGL-12F; S4:SUNXGL-N12F-PX10; no mark:no switch. |
| Ordering and specification differences | The ordering rail list omits300mm, while the speed and accuracy tables include300mm. |
| Ordering reference | Source sizes60/86/100; TKK60 lead5/10mm; ordering rail list150/200/400/500/600mm. P:precision/C:general; A:standard slide/S:light slide; slide quantity1/2. |
| Anlaufmoment Aktuelles technisches Modell · Starting torque source grades: 15 N-cm (P), 7 N-cm (C) Source reference only; no sellable configuration mapping. | [15, 7] N-cm |
| Schienenlänge Aktuelles technisches Modell · Source rail lengths L2 in mm; rail length is distinct from travel stroke. Source reference only; no sellable configuration mapping. | [150, 200, 300, 400, 500, 600] mm |
| Maximalgeschwindigkeit 一般级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 600 mm (not travel stroke); grade C; lead 5 mm. Source reference only; no sellable configuration mapping. | 340 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 150 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 790 mm/s |
| Maximalgeschwindigkeit 一般级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 150 mm (not travel stroke); grade C; lead 5 mm. Source reference only; no sellable configuration mapping. | 390 mm/s |
| Maximalgeschwindigkeit 精密级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 500 mm (not travel stroke); grade P; lead 5 mm. Source reference only; no sellable configuration mapping. | 550 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 300 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 1100 mm/s |
| Maximalgeschwindigkeit 一般级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 400 mm (not travel stroke); grade C; lead 5 mm. Source reference only; no sellable configuration mapping. | 390 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 300 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 790 mm/s |
| Maximalgeschwindigkeit 精密级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 300 mm (not travel stroke); grade P; lead 5 mm. Source reference only; no sellable configuration mapping. | 550 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 600 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 670 mm/s |
| Maximalgeschwindigkeit 精密级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 400 mm (not travel stroke); grade P; lead 5 mm. Source reference only; no sellable configuration mapping. | 550 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 600 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 670 mm/s |
| Maximalgeschwindigkeit 一般级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 300 mm (not travel stroke); grade C; lead 5 mm. Source reference only; no sellable configuration mapping. | 390 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 150 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 1100 mm/s |
| Maximalgeschwindigkeit 精密级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 150 mm (not travel stroke); grade P; lead 5 mm. Source reference only; no sellable configuration mapping. | 550 mm/s |
| Maximalgeschwindigkeit 一般级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 500 mm (not travel stroke); grade C; lead 5 mm. Source reference only; no sellable configuration mapping. | 390 mm/s |
| Maximalgeschwindigkeit 精密级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 600 mm (not travel stroke); grade P; lead 5 mm. Source reference only; no sellable configuration mapping. | 340 mm/s |
| Maximalgeschwindigkeit 一般级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 200 mm (not travel stroke); grade C; lead 5 mm. Source reference only; no sellable configuration mapping. | 390 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 500 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 1100 mm/s |
| Maximalgeschwindigkeit 精密级 · 05 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 200 mm (not travel stroke); grade P; lead 5 mm. Source reference only; no sellable configuration mapping. | 550 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 500 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 790 mm/s |
Maximum-speed source reference · original p.109
| Lead(mm) | Rail length L2(mm) | Precision P | General C |
|---|---|---|---|
| 5 | 150 | 550 mm/s | 390 mm/s |
| 5 | 200 | 550 mm/s | 390 mm/s |
| 5 | 300 | 550 mm/s | 390 mm/s |
| 5 | 400 | 550 mm/s | 390 mm/s |
| 5 | 500 | 550 mm/s | 390 mm/s |
| 5 | 600 | 340 mm/s | 340 mm/s |
| 10 | 150 | 1100 mm/s | 790 mm/s |
| 10 | 200 | 1100 mm/s | 790 mm/s |
| 10 | 300 | 1100 mm/s | 790 mm/s |
| 10 | 400 | 1100 mm/s | 790 mm/s |
| 10 | 500 | 1100 mm/s | 790 mm/s |
| 10 | 600 | 670 mm/s | 670 mm/s |
Rail length L2 is distinct from travel stroke. These values remain source references.
Accuracy class source reference · original p.110
| Rail length(mm) | Grade P/C | Position characteristic(as printed) | Position accuracy(as printed) | Travel parallelism(as printed) | Starting torque |
|---|---|---|---|---|---|
| 150/200/300/400 | P | ±0.003 | 0.020 | 0.010 | 15 N-cm |
| 150/200/300/400 | C | ±0.01 | - | - | 7 N-cm |
| 500/600 | P | ±0.003 | 0.025 | 0.015 | 15 N-cm |
| 500/600 | C | ±0.01 | - | - | 7 N-cm |
Positional-column units are not printed in this excerpt; values and grade letters are retained.
Ball-screw source ratings · TKK6005 · original p.109
| Parameter | Current source value |
|---|---|
| Nominal diameter(as printed) | 12 |
| Lead | 5 mm |
| Ball screw dynamic rating(pair as printed) | 3744 / 3377 N |
| Ball screw static rating(pair as printed) | 6243 / 5625 N |
The paired screw-rating numbers remain in printed order; grade correspondence is not stated.
Guide source ratings · TKK6005 · original p.109
| Slide type | Dynamic rating | Static rating |
|---|---|---|
| A | 13230 N | 21462 N |
| S | 7173 N | 11574 N |
Permissible static moments · TKK6005 · original p.109
| Slide | Pitch MP | Yaw MY | Roll MR |
|---|---|---|---|
| A1 | 152 N-m | 152 N-m | 419 N-m |
| A2 | 348 N-m | 348 N-m | 838 N-m |
| S1 | 72 N-m | 72 N-m | 241 N-m |
| S2 | 205 N-m | 205 N-m | 482 N-m |
Ball-screw source ratings · TKK6010 · original p.109
| Parameter | Current source value |
|---|---|
| Nominal diameter(as printed) | 12 |
| Lead | 10 mm |
| Ball screw dynamic rating(pair as printed) | 2410 / 2107 N |
| Ball screw static rating(pair as printed) | 3743 / 3234 N |
The paired screw-rating numbers remain in printed order; grade correspondence is not stated.
Guide source ratings · TKK6010 · original p.109
| Slide type | Dynamic rating | Static rating |
|---|---|---|
| A | 13230 N | 21462 N |
| S | 7173 N | 11574 N |
Permissible static moments · TKK6010 · original p.109
| Slide | Pitch MP | Yaw MY | Roll MR |
|---|---|---|---|
| A1 | 152 N-m | 152 N-m | 419 N-m |
| A2 | 348 N-m | 348 N-m | 838 N-m |
| S1 | 72 N-m | 72 N-m | 241 N-m |
| S2 | 205 N-m | 205 N-m | 482 N-m |
