Linearmodule · Modulbaureihe TKK
TKK86Modulbaureihe KK HTKK86
TKK86 gehört zu Modulbaureihe TKK im Katalog Linearmodule.
TKK86 · Linearmodule und Lineartische
Für eine Positionierachse zuerst nutzbaren Verfahrweg, bewegte Last, Einbaurichtung und Positionieranforderung festlegen. Antrieb und Befestigung vor der Auswahl vergleichen.
TKK86 vergleichen
Bei TKK86 die Angaben Application reference, Installation reference, Sensor ordering reference nach dargestellter Parametergruppe und Variante lesen. Abmessungen und Bewegungsdaten des genauen Modells verwenden. Last, Geschwindigkeit und Positionierbedingungen gemeinsam vergleichen.
Parameter und Geltungsbereiche

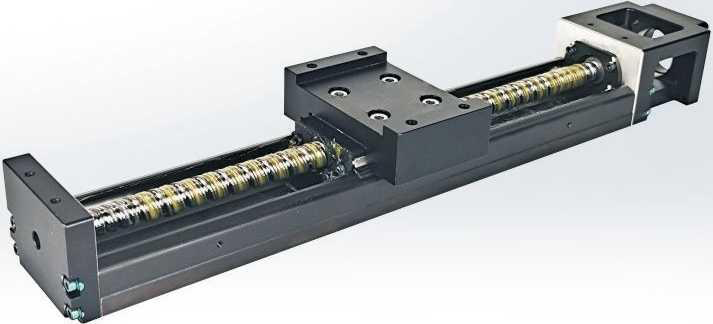

| Application reference | The source family description integrates a ball screw with a U-shaped guide for compact linear motion, listing semiconductor, medical, automotive and automation equipment. |
|---|---|
| Installation reference | Source optional accessories:aluminum cover,bellows,motor-adaptor flange and limit switch. The chosen motor/flange fit requires its own source dimensions. |
| Sensor ordering reference | S0:limit rail only; S1:Omron SX671; S2:Omron SX674; S3:SUNXGL-12F; S4:SUNXGL-N12F-PX10; no mark:no switch. |
| Ordering reference | Source sizes60/86/100; TKK86 lead10/20mm; ordering rail list340/440/540/640/740/940mm. P:precision/C:general; A:standard slide/S:light slide; slide quantity1/2. |
| Schienenlänge Aktuelles technisches Modell · Source rail lengths L2 in mm; rail length is distinct from travel stroke. Source reference only; no sellable configuration mapping. | [340, 440, 540, 640, 740, 940] mm |
| Maximalgeschwindigkeit 一般级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 340 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 1050 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 940 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 430 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 640 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 740 mm/s |
| Maximalgeschwindigkeit 一般级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 540 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 1050 mm/s |
| Maximalgeschwindigkeit 精密级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 740 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 1480 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 440 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 520 mm/s |
| Maximalgeschwindigkeit 一般级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Unreconciled legacy source row; axis and unit need source verification. Do not use as travel stroke or as a sellable configuration. | 800 |
| Maximalgeschwindigkeit 一般级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 940 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 870 mm/s |
| Maximalgeschwindigkeit 精密级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Unreconciled legacy source row; axis and unit need source verification. Do not use as travel stroke or as a sellable configuration. | 1120 |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 540 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 520 mm/s |
| Maximalgeschwindigkeit 精密级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 540 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 1480 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 740 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 520 mm/s |
| Maximalgeschwindigkeit 一般级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 740 mm (not travel stroke); grade C; lead 20 mm. Source reference only; no sellable configuration mapping. | 1050 mm/s |
| Maximalgeschwindigkeit 一般级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Unreconciled legacy source row; axis and unit need source verification. Do not use as travel stroke or as a sellable configuration. | 800 |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 440 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 740 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 740 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 740 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 940 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 610 mm/s |
| Maximalgeschwindigkeit 精密级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Unreconciled legacy source row; axis and unit need source verification. Do not use as travel stroke or as a sellable configuration. | 980 |
| Maximalgeschwindigkeit 精密级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 340 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 1480 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 540 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 740 mm/s |
| Maximalgeschwindigkeit 精密级 · 20 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 940 mm (not travel stroke); grade P; lead 20 mm. Source reference only; no sellable configuration mapping. | 1220 mm/s |
| Maximalgeschwindigkeit 精密级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 340 mm (not travel stroke); grade P; lead 10 mm. Source reference only; no sellable configuration mapping. | 740 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 340 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 520 mm/s |
| Maximalgeschwindigkeit 一般级 · 10 · Quelldatenbedingung; es wurde keine Beziehung zu verkaufsfähigen Konfigurationen festgestellt · Source rail length L2: 640 mm (not travel stroke); grade C; lead 10 mm. Source reference only; no sellable configuration mapping. | 520 mm/s |
Maximum-speed source reference · original p.109
| Lead(mm) | Rail length L2(mm) | Precision P | General C |
|---|---|---|---|
| 10 | 340 | 740 mm/s | 520 mm/s |
| 10 | 440 | 740 mm/s | 520 mm/s |
| 10 | 540 | 740 mm/s | 520 mm/s |
| 10 | 640 | 740 mm/s | 520 mm/s |
| 10 | 740 | 740 mm/s | 520 mm/s |
| 10 | 940 | 610 mm/s | 430 mm/s |
| 20 | 340 | 1480 mm/s | 1050 mm/s |
| 20 | 440 | 1480 mm/s | 1050 mm/s |
| 20 | 540 | 1480 mm/s | 1050 mm/s |
| 20 | 640 | 1480 mm/s | 1050 mm/s |
| 20 | 740 | 1480 mm/s | 1050 mm/s |
| 20 | 940 | 1220 mm/s | 870 mm/s |
Rail length L2 is distinct from travel stroke. These values remain source references.
Accuracy class source reference · original p.110
| Rail length(mm) | Grade P/C | Position characteristic(as printed) | Position accuracy(as printed) | Travel parallelism(as printed) | Starting torque |
|---|---|---|---|---|---|
| 340/440/540/640 | P | ±0.003 | 0.025 | 0.015 | 15 N-cm |
| 340/440/540/640 | C | ±0.01 | - | - | 10 N-cm |
| 740 | P | ±0.003 | 0.030 | 0.020 | 17 N-cm |
| 740 | C | ±0.01 | - | - | 10 N-cm |
| 940 | P | ±0.003 | 0.040 | 0.030 | 25 N-cm |
| 940 | C | ±0.01 | - | - | 10 N-cm |
Positional-column units are not printed in this excerpt; values and grade letters are retained.
Ball-screw source ratings · TKK8610 · original p.109
| Parameter | Current source value |
|---|---|
| Nominal diameter(as printed) | 15 |
| Lead | 10 mm |
| Ball screw dynamic rating(pair as printed) | 7144 / 6429 N |
| Ball screw static rating(pair as printed) | 12642 / 11387 N |
The paired screw-rating numbers remain in printed order; grade correspondence is not stated.
Guide source ratings · TKK8610 · original p.109
| Slide type | Dynamic rating | Static rating |
|---|---|---|
| A | 31458 N | 50764 N |
| S | 21051 N | 29475 N |
Permissible static moments · TKK8610 · original p.109
| Slide | Pitch MP | Yaw MY | Roll MR |
|---|---|---|---|
| A1 | 622 N-m | 622 N-m | 1507 N-m |
| A2 | 3050 N-m | 3050 N-m | 3014 N-m |
| S1 | 166 N-m | 166 N-m | 847 N-m |
| S2 | 1309 N-m | 1309 N-m | 1694 N-m |
Ball-screw source ratings · TKK8620 · original p.109
| Parameter | Current source value |
|---|---|
| Nominal diameter(as printed) | 15 |
| Lead | 20 mm |
| Ball screw dynamic rating(pair as printed) | 4645 / 4175 N |
| Ball screw static rating(pair as printed) | 7655 / 6889 N |
The paired screw-rating numbers remain in printed order; grade correspondence is not stated.
Guide source ratings · TKK8620 · original p.109
| Slide type | Dynamic rating | Static rating |
|---|---|---|
| A | 31458 N | 50764 N |
| S | 21051 N | 29475 N |
Permissible static moments · TKK8620 · original p.109
| Slide | Pitch MP | Yaw MY | Roll MR |
|---|---|---|---|
| A1 | 622 N-m | 622 N-m | 1507 N-m |
| A2 | 3050 N-m | 3050 N-m | 3014 N-m |
| S1 | 166 N-m | 166 N-m | 847 N-m |
| S2 | 1309 N-m | 1309 N-m | 1694 N-m |
